高速纸机压光机示例

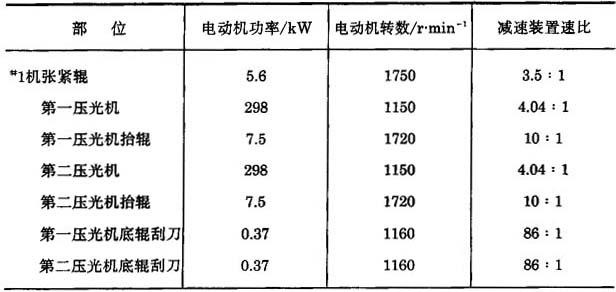

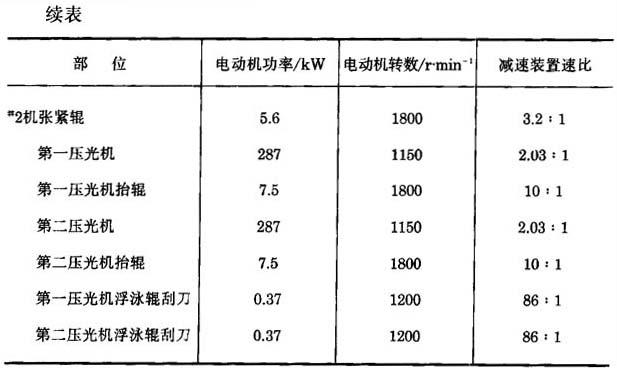

图11-6-1及图11-6-2为国外某新闻纸厂一号机和二号机 压光机的布置图。两台纸机的幅宽均为6760mm,车速均为900m/min,定量均为48.8g/m2。 B—导纸辊 C—底辊 D—次辊 E—中间辊 E*—蒸汽加热辊 F—弧面舒展辊 G—冷却空气 H—走台 Ⅰ—空气加热器 J—减压膜板 B—导纸辊 C—浮泳辊 D—次辊 E—中间辊 E*—蒸汽加热辊 F—弧形舒展辊 G—冷却空气 H—走台 Ⅰ—空气加热器 J—减压膜板 表11-6-5 国外某新闻纸厂压光机各辊筒的规格特征   |
