60°圆锥管螺纹

---

60°圆锥管螺纹的牙型、基本尺寸及公差见表4．1-24及4．1-25。国标GB／T12716—91是牙型角为60°且具有密封性的圆锥管螺纹，其特征代号为NPT，适用于一般用途管螺纹的密封或机械联结，也可在螺纹副中加入密封物以提高联结的密封性。

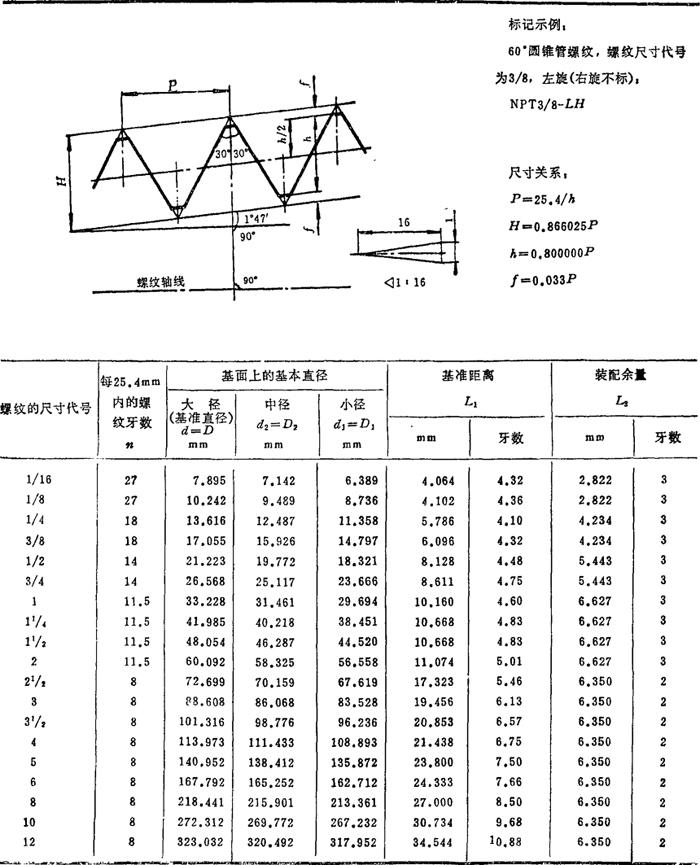

表4．1-24 60°圆锥管螺纹牙型及尺寸(摘自GB／T 12716—91)

注：螺纹的尺寸代号是以英寸(in)为单位的管子内径。

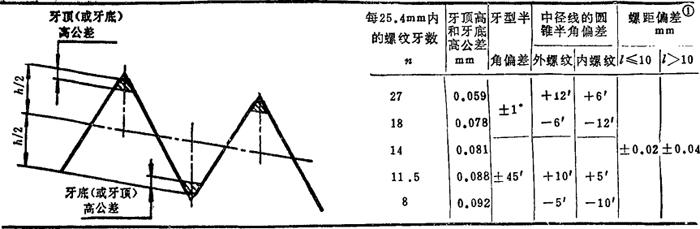

表4．1-25 60°圆锥管螺纹参数的公差与偏差

注：
❶  此栏规定的数值为任意螺牙间l的螺距偏差。

❷  图中括号内的文字是针对内螺纹而言的。

❸  表中公差可作为设计刀、量具的依据。
