6．光学零件的倒角(GB 1204－75)

---

光学零件的倒角分为设计性和保护性两大类。GB1204－75标准适用于光学零件的保护性倒角，其有关数值由表2－25和表2－26给定。

6．1 圆形光学零件的倒角

6．1．1 倒角宽度b按表2－25给定。

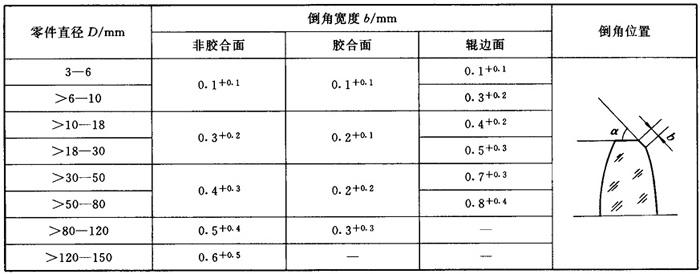

表2－25 倒角宽度

6．1．2 倒角角度α按表2－26。

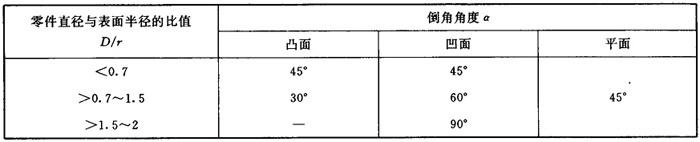

表2－26 倒角角度

6．1．3 在图样上应标注倒角宽度和角度。如0．3^+0．2×45°

6．2 非圆形光学零件的倒角

(1)一般约小于135°的二面角需倒角。

(2)棱镜倒角宽度按表2－27。

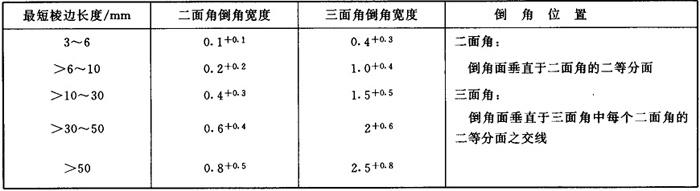

表2－27 棱镜倒角宽度

注：
❶ 三面角倒角宽度是指倒角后所得到的三角形倒角面中最长边的长度；

❷ 在图样上应注明倒角宽度。如：倒二面角0．2^+0．2；倒三面角1．0^+0．4。
