BZQ－1型薄片耐水性测定仪

---

1．结构特点

本仪器是一个机电一体化的小型试验装置，由机械传动部分和电子控制部分组成，机械部分采用正弦机构控制台(托盘)做简谐运动，由电机、托盘、滑块、滑槽等零部件组成。电控部分由计时显示器、电控线路、动作键、停止键、清零键及相应的指示灯组成，采用谐振频率稳定的石英体与CMOS反相器组成的震荡电路及二进制分频器等元器件组成的电控线路，控制机构按预定程序工作。烟草薄片在仪器托盘上的盛水烧瓶中摇震，实现试验动作程序。

2．主要技术参数

摇台(托盘)双振幅值：50mm±1mm。

摇台运动速度：120次／min±2次／min。

时间控制误差：±1s。

摇台起振位置复位误差：±1mm。

使用环境条件：

室温：20℃±10℃。

电源：交流200V±22V，50Hz，1A。

无明显电磁场干扰，环境无强震动源。

整机质量：约20kg。

3．外形尺寸

主机尺寸：长×宽×高为270mm×275mm×380mm。

仪器外形见图9－10－16所示。

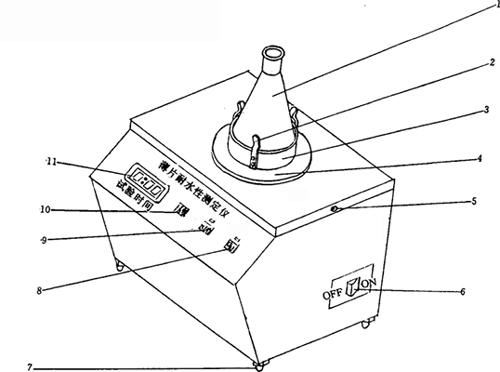

图9－10－16 BZQ－1型薄片耐水性测定仪外形图

1－烧瓶 2－簧片 3－瓶座 4－托盘 5－油杯 6－电源开关 7－支足 8－停止键 9－动作键 10－清零键 11－显示器

4．生产厂家

四川省长江造纸仪器厂。
