OPT－5卷接机组

---

1．结构特点

OPT－5卷接机组包括OZ－5卷接机和PT－5接装机，并与F－5装盘机连接。

(1)OZ－5卷烟机的平均烟丝量控制系统，是利用β射线和电气液压随动机构，根据烟丝量变化范围，设置标准烟丝量的移位控制装置。上浆部分由气缸给浆糊桶加压、并有齿轮泵将浆糊送至喷嘴的方式。

(2)PT－5接装机利用负压空气将OZ－5卷烟机传送来的烟支整理排列后，通过检测烟支有无，控制滤棒和接装纸的供给。接装纸可自动拼接。检测鼓轮有检测、切割和剔除不合格品的综合功能。检测气压由半导体压力变换器判断，精度较高。

2．主要技术参数

生产能力 5000支／min。

产品规格 滤嘴烟支长 65～120mm；

烟支圆周 21～28mm；

烟支长度 50～90mm；

滤棒长度 60～150mm；

接装纸宽度 13～45mm。

装机功率 OZ－5 15kW；

PT－5 6．6kW。

压缩空气 0．5MPa，2．45m³／min。

真空 0．04MPa，7．41m³／min。

集中除尘风量 10．7m³／min。

设备高度 OZ－5 1．69m；

PT－5 1．97m。

设备质量 OZ－5 4000kg；

PT－5 2300kg。

噪音级别 ＜83dB(A)。

3．外形尺寸及安装图示

见图9－3－24所示。

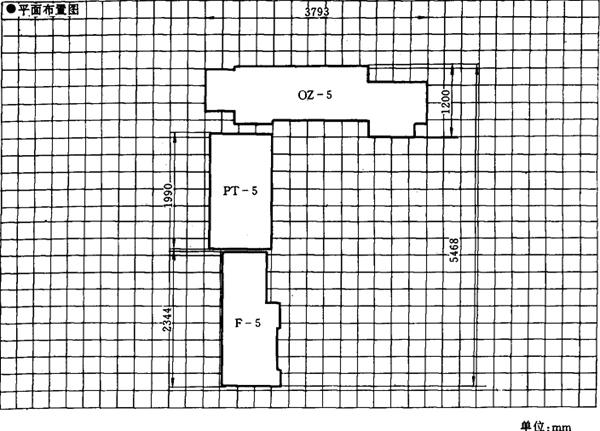

图9－3－24 OPT－5卷接机组平面布置图

4．生产厂家

日本烟草株式会社机械制作所。
