S31603 00Cr17Ni14Mo2

---

(1)化学成分

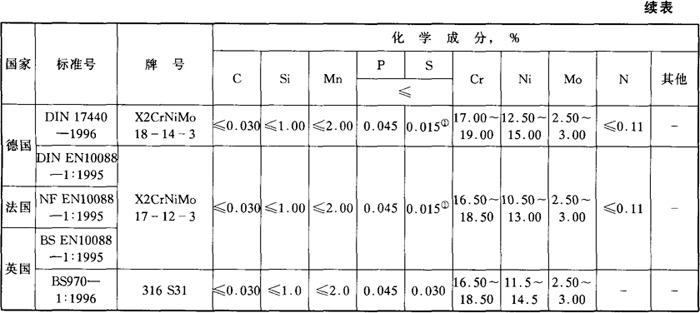

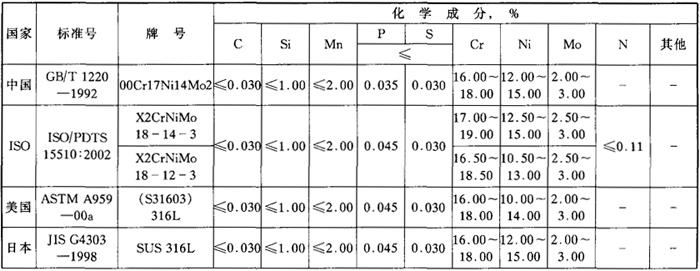

表3－37 国内外相应牌号及化学成分

注：①棒材、盘条、型钢以及相应半成品，硫的最大含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

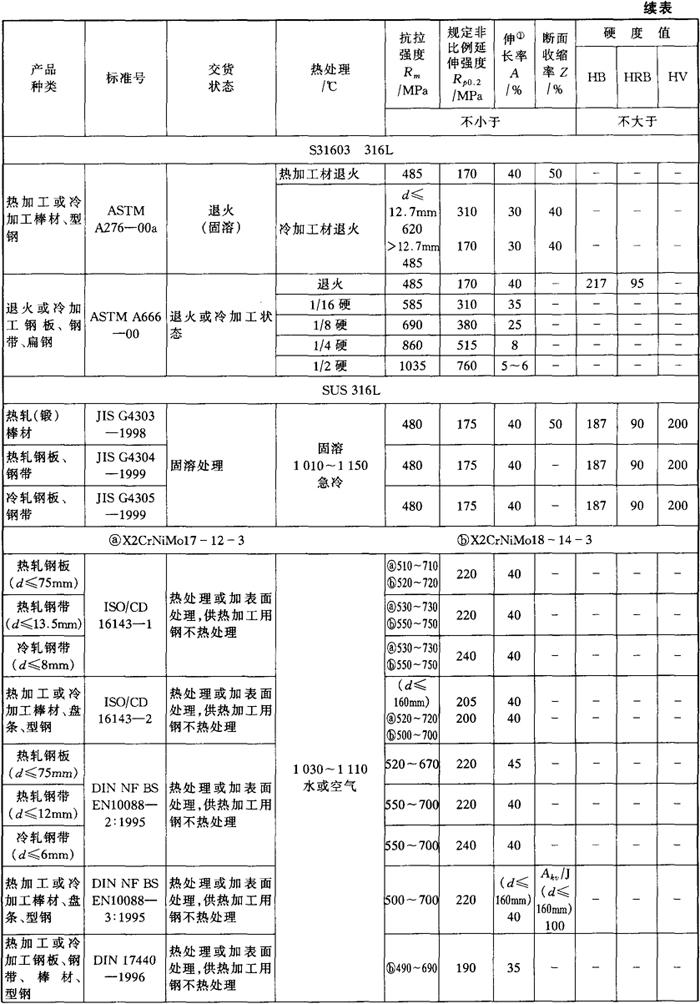

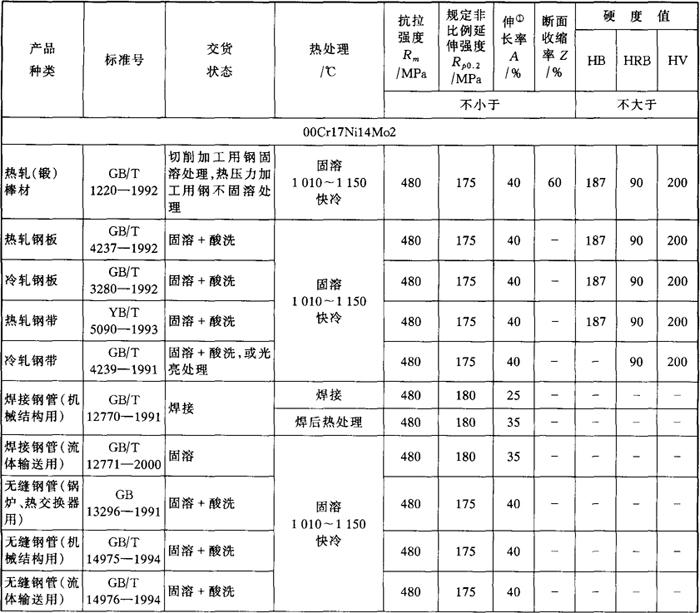

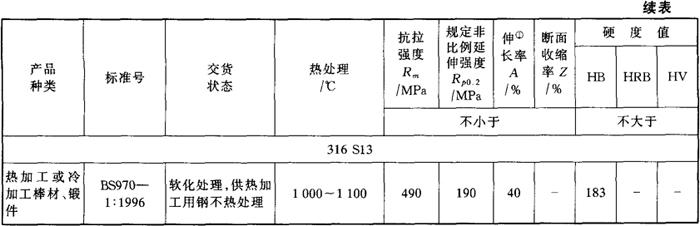

表3－38 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

超低碳奥氏体不锈钢对各种无机酸、有机酸、碱类、盐类(如亚硫酸、硫酸、磷酸、醋酸、甲酸、氯盐、卤素、亚硫酸盐等)均有良好的耐蚀性。由于含碳量低，因此，焊接性能良好，适合于多层焊接，焊后一般不需热处理，且焊后无刀口腐蚀倾向。

可用于制造合成纤维、石油化工、纺织、化肥、印染及原子能等工业设备，如塔、槽、容器、管道等。
