S31753 00Cr18Ni15Mo3N

---

(1)化学成分

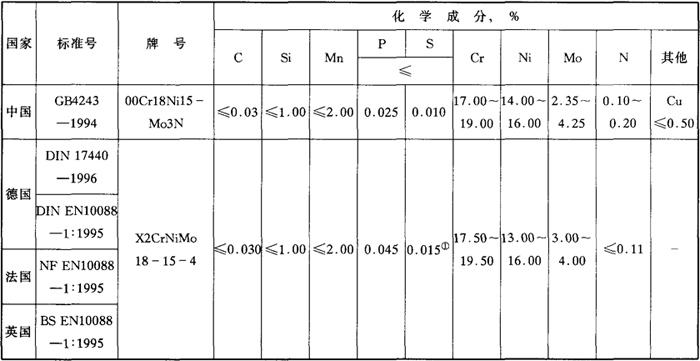

表3－85 国内外相应牌号及化学成分

注：①棒材、盘条、型钢以及相应半成品，硫含量最大为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

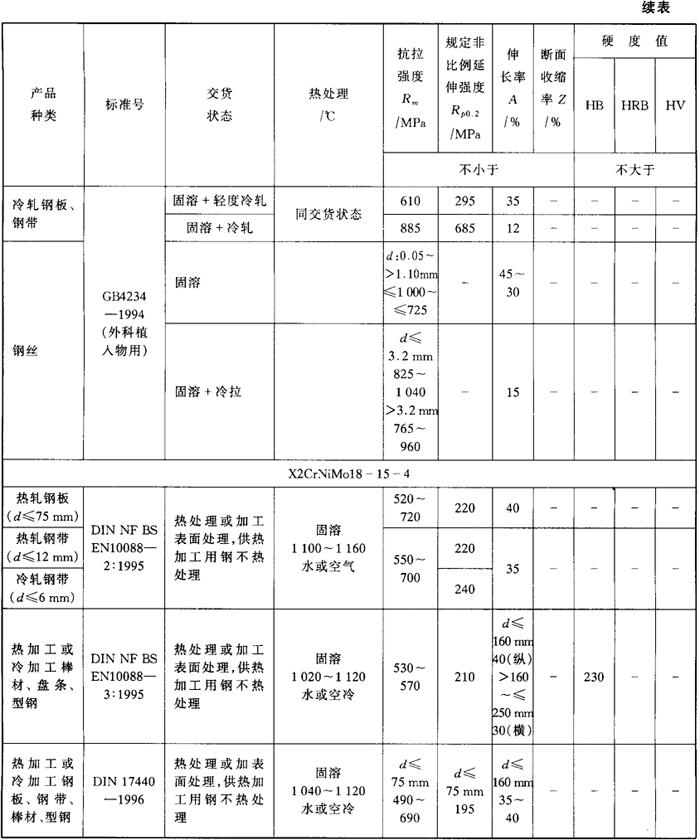

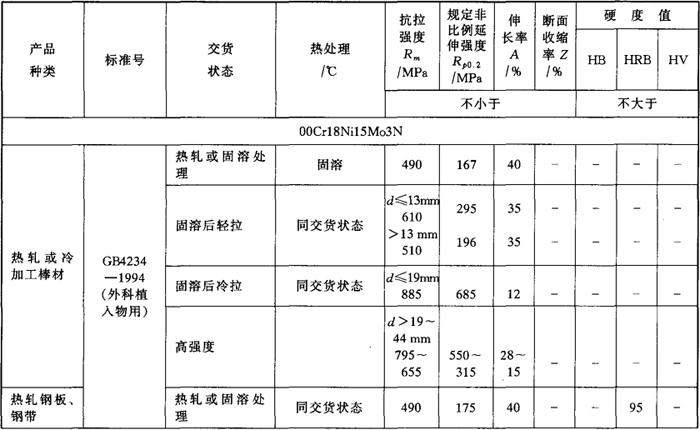

表3－86 主要产品热处理后的室温力学性能

(3)主要特性和用途

此钢镍含量较00Cr18Ni13Mo3和00Cr18Ni14Mo3的高，而且加入了0．10%～0．20%的氮，因此，钢中奥氏体更加稳定。氮的强化作用使此钢强度有明显增加。在相同环境中，其耐蚀性优于00Cr18Ni13Mo3和00Cr18Ni14Mo3，可用于这两种钢耐蚀性不足且强度尚嫌不够的条件下。此钢常用做外科植入材料。
