S35450 1Cr18Mn8Ni5N

---

(1)化学成分

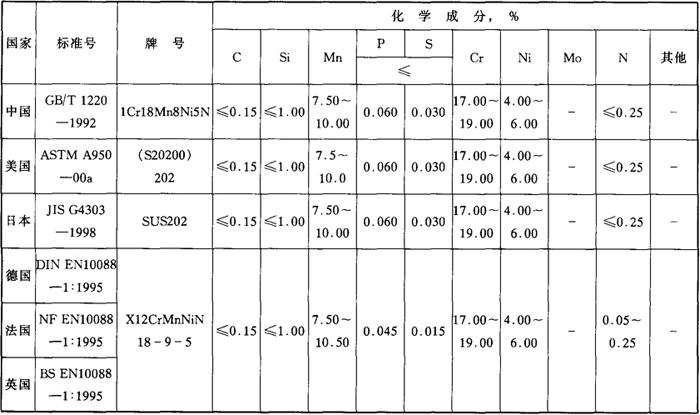

表3－3 国内外相应牌号及化学成分

(2)力学性能

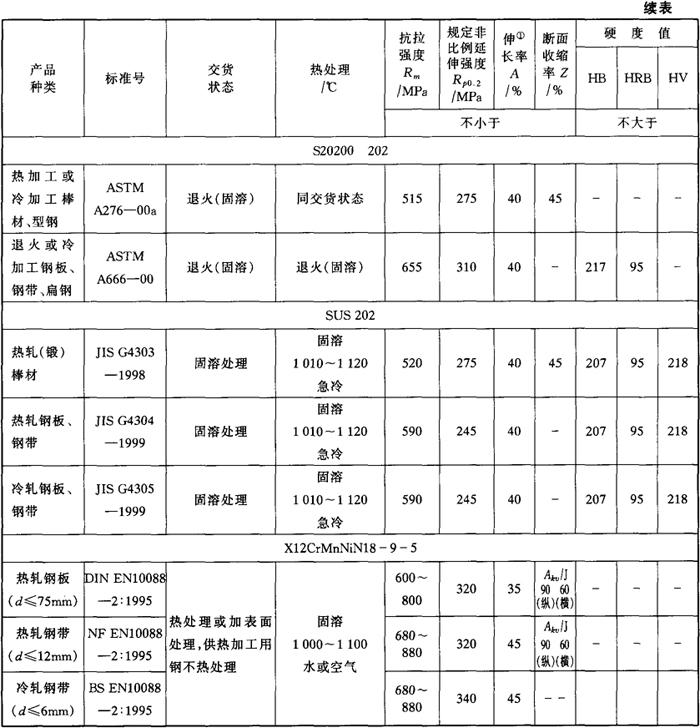

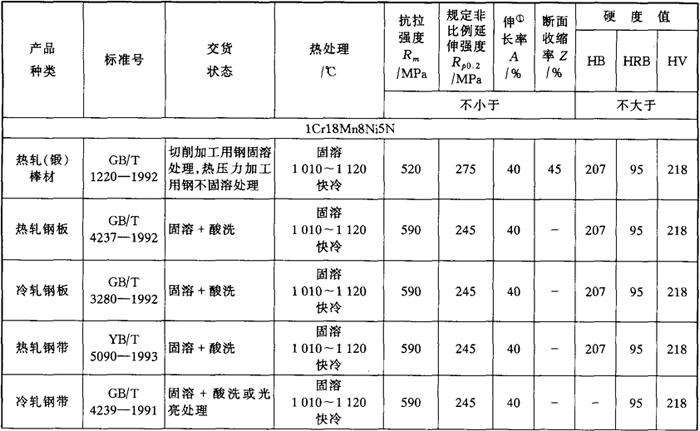

表3－4 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

用锰和氮代替18－8钢中部分镍，其室温强度比18－8型不锈钢高。在800℃以下具有较好的抗氧化性和中温强度，在400℃以下大气或燃气产物介质条件下，可以长时间工作。如果在800℃以下，在大气条件或燃烧产物接触的条件下，可以短时间工作。此钢焊后有晶间腐蚀倾向。

用于制造较低温度稀硝酸介质条件下的化工设备，也可用来制造在400℃以下大气条件下或燃气产物介质条件下长时间工作的航空发动机冲压件、结构件及焊接件。在800℃以下的大气条件及与燃烧产物接触条件下短时间工作的零部件亦可用这种钢制造。还可用于制造稀硝酸地下贮槽、硝铵真空蒸发器、发动机燃烧室的零部件等。
