YB55／YB65／YB95小包、硬盒条包、(4350／PACK－OW)透明纸透明纸条包机组

---

1．结构特点

(1)YB55(4350)透明纸小包机、YB65(PACK)硬条盒包装机与YB95(OW)透明纸条包机组合成的机组，可与软盒小包机相连接，也可与翻盖硬盒小包机相连接，还可与其他包装设备连接构成不同形式的包装机组。

(2)小包包上透明纸后，将自动地以5×2的排列形式将10包卷烟用硬纸板包装，自动封口粘合。条包透明纸可用热封性材料或粘封性材料。

(3)机组具有自动检测、自动剔除、自动报警功能，生产过程自动化。

2．主要技术参数

设备能力：小包450包／min，条盒45条／min。

产品规格：小包尺寸 长×宽×高为86．0mm×54．5mm×22．5mm或长×宽×高为102．0mm×54．5mm×22．5mm；

条盒尺寸 长×宽×高为274．0mm×87．0mm×46．5mm或长×宽×高为274．0mm×103．5mm×46．5mm。

装机功率：约5．0kW。

压缩空气：0．8MPa，约0．8m³／min。

设备质量：约2400kg。

3．外形尺寸及安装图示

见图9－4－11及9－4－12所示。

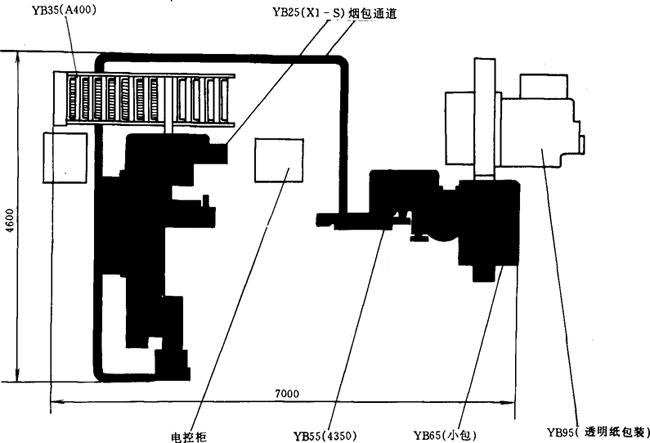

图9－4－12 YB55／YB65／YB95机组与YB25(X1－S)连接平面布置图

4．生产厂家

上海烟草工业机械厂；意大利G．D公司。
