保护器

---

采用保护器的主要目的是使井液和电动机隔离，保持电动机内部压力与进口压力之间平衡，同时还可补偿和缓冲因热膨胀而引起电动机油的胀缩。

保护器有连通式和皮囊式两大类。

(－)保护器的规格型号

天津厂生产的保护器规格见表3－3－65，美国厂家生产的保护器规格见表3－3－66。

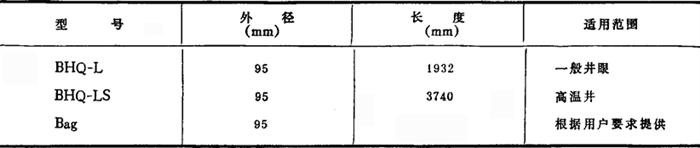

表3－3－65 天津厂生产保护器规格

表3－3－66 美国厂家生产保护器规格

注：①1in=0．0254m

(二)保护器结构

见图3－3－133～3－3－135。

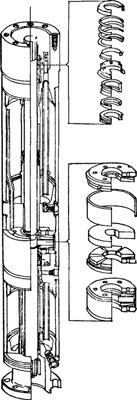

图3－3－133 雷达公司保护器结构简图

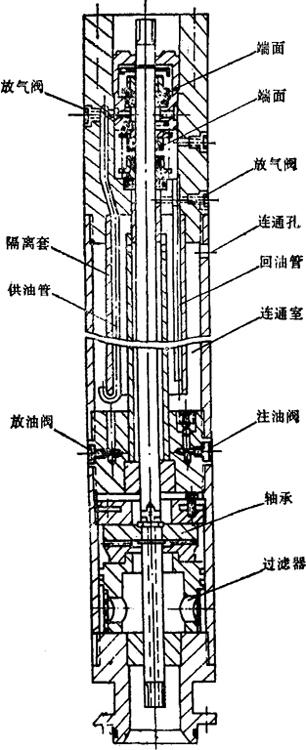

图3－3－134 森垂立夫特公司保护器结构简图

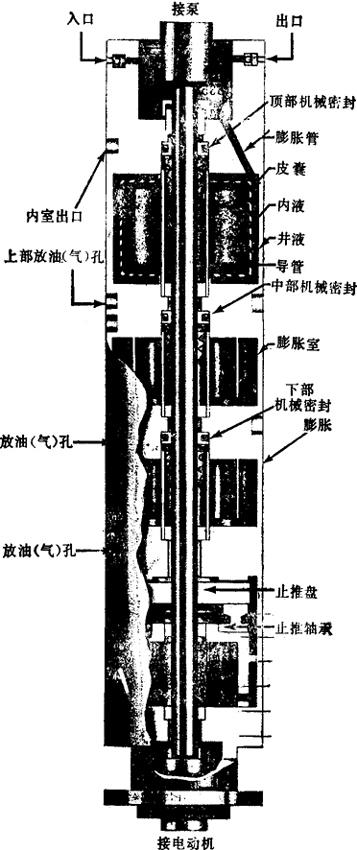

图3－3－135 皮囊式保护器结构图
