光电测距仪的构造

---

如图18－24所示，为国产DCH－1型红外光电测距仪，它是由照准头，用固定锁杆连接在DJ2型光学经纬仪的水平轴上组合而成，最大测程1km。

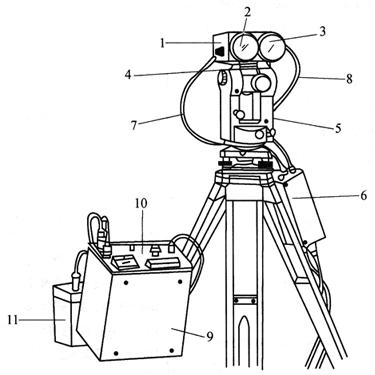

图18－24 红外光电测距仪

1－照准头；2－接收筒；3－发射筒；4－固定锁杆；5－DJ2光学经纬仪；6－振荡器及混频器；7－接收电缆；8－发射电缆；9－控制箱；10－面板；11－电池

照准头上装有发射筒及接收筒光学系统(如图中2和3)。振荡器和混频器则挂于三脚架上，以减轻经纬仪上的负荷。

仪器另附有一控制箱，内装有电子线路系统。箱的面板上有操作按钮和距离显示窗。国产DCH－2型红外测距仪，则将面板装于照准头的后部，使仪器更为轻便，其最大测程为2km。

电源为12V2A的银锌蓄电池组，或用12V6A的镍镉蓄电池组，挂在三脚架上。

仪器另附有一套反射棱镜，如图18－25所示，为三块棱镜组合。如供短距离测量用时，为单块反射棱镜。

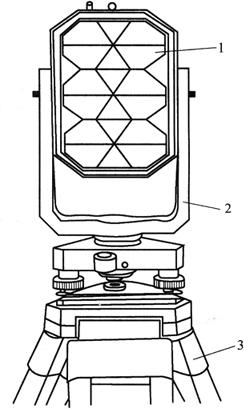

图18－25 反射棱镜

1－反射棱镜；2－支架；3－三脚架

近年来国产红外光电测距仪又有很大改进。主要是改用砷化镓(GaAs)半导体发光二极管作光源，照准头改称为主机，包括发射望远镜、接收望远镜，在发射、接收及照准目标时，三者均同轴。主机上还有操作键盘、显示屏及电池盒，下为座架，用座架固定螺旋安装于经纬仪的望远镜支架上，与照准头的安装相似(图18－24)。

由于新型红外光电测距仪不另附控制箱、电池及发射和接收电缆，仪器更为轻便。
