剥离试验方法

---

剥离试验测定塑料涂层或复合层，耐剥离性能的试验。

聚氯乙烯人造革剥离强度试验详见SG83－75。径向截取10×20mm的长条试样，在试样的一端将织物层与塑料层剥开50mm，分别将其夹于拉力试验机的夹具中，以200mm／min的速度将其剥离，如图10－3－12所示。记录指示的

最大负荷，按下式计算剥离强度σ：

式中 P——最大负荷(kgf)

b——试样宽度(cm)

由于粘接的不均匀性，致使剥离负荷也不均匀，只记录最大负荷不能很好评定粘接质量，常采用平均剥离强度来评定粘接质量。方法如下：试验时自动绘制负荷时间曲线，见图10－3－13，由下式计算平均剥离强度σ：

式中 K——单位长度所代表的负荷(kgf／cm)

F——曲线下阴影部分的面积(cm²)

b——试样宽度

L——时间座标上的长度(cm)

图10－3－12 剥离试验图

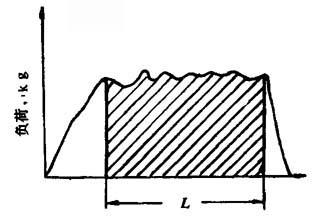

图10－3－13 负荷－时间曲线图
