厂区外线

---

1．一般原则

饮料厂的厂区外线大多采用低压电缆，也可采用低压架空线。线路的布置应保证路径最短，不迂回供电，与道路和构筑物的交叉最小，兼顾道路照明。架空导线一般采用LJ型铝绞线，建筑物较密集的厂区布线应采用铝芯绝缘线。低压电缆采用VV₂₂－1000聚氯乙烯绝缘聚氯乙烯护套电力电缆。导线截面根据机械强度、允许载流量和电压损失进行选择，架空导线截面不得小于铝芯16mm²；线最小截面参见表6－7－23。电杆一般采用水泥电杆，杆距30m左右，每杆装设路灯一盏，所有铁件必须镀锌。

表6－7－23 保护线最小截面 单位：mm²

2．技术指标

裸铝绞线、绝缘线和电缆的载流量分别见表6－7－24和表6－7－25。

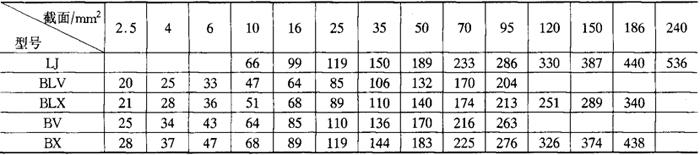

表6－7－24 裸铝绞线和绝缘线载流量 单位：A

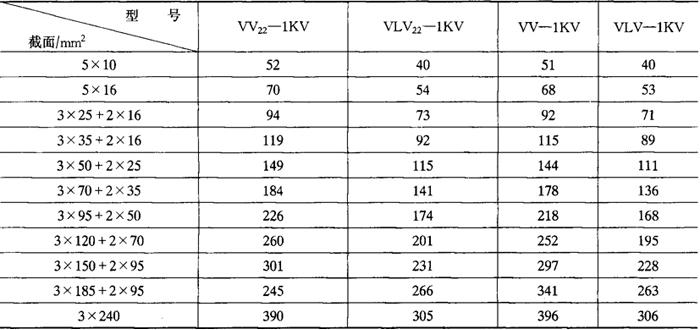

表6－7－25 电缆(空气中敷设)载流量 单位：A

注：表6－7－24和表6－7－25导线线芯最高允许工作温度65℃周围环境温度25℃。

3．厂区电杆

厂区采用水泥电杆、其埋深参见表6－7－26。对于终端杆、承力杆、转角杆宜适当加深。电杆距路边0．5～1．0m。是否采用混凝土底盘要视土质情况而定。

表6－7－26 水泥电杆长度及埋深尺寸
