喷水式增氧机

---

(1)原理 喷水增氧机是通过水泵，一般用潜水泵或者轴流泵，从底部吸水，通过喷头高速向上喷出，造成水膜和水花，扩大了水和空气的接触面积，同时水膜和水花散成水滴洒落在水面上增加界面接触，从而增加水中溶氧量，其特点是水的混合度较好，即能把底部水吸到水表面，加速了水的垂直交换，其形似喷泉可供观赏。但其耗功较多，增氧效果较差，在高产池塘或高密度养鱼池中采用的不多。

(2)结构 该机主要有电机、水泵和浮体三部分组成，水泵一般为轴流泵，在水泵出口处常安装倒伞式喷咀，使其出水成水膜状，其结构见图5－2。

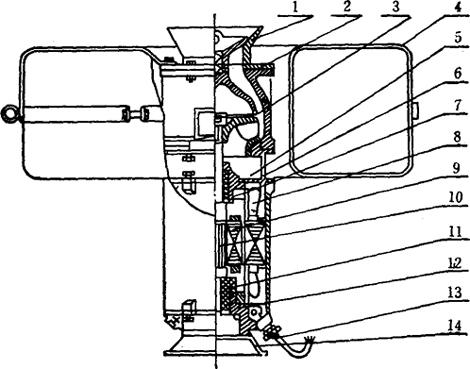

图5－2 PQ系列喷水式增氧机

1．喷嘴；2．泵体；3．叶轮；4．浮圈；5．进水节；6．过滤网；7．轴承；8．定子；9．转子；10．轴；11．轴承；12．下端盖；13．电缆；14．底座

(3)常用型号及参数 目前使用得较多的是PQ系列喷水式增氧机：

①PQ45－10型参数

额定流量 45米³／时

额定扬程 3米

落水直径 10米

配用功率 0．75千瓦

②PQ100－12 型参数

额定流量 100米³／时

额定扬程 4米

落水直径 12米

配用功率 2．2千瓦

(4)维修保养

①增氧机电机由于常期浸在水中，所以要定期测定检查电机绝缘情况，以防漏电伤人伤鱼，不用时应提出水面，放在干燥通风的室内保存。

②常年使用如遇轴承磨损，应定期(半年)检查更换。

③如遇出水量减少，应检查进出口是否阻塞。

④注意用电安全，接线柱要牢固安装，电线要完好无损，要加接地线。
