安装示意图

---

电源电涌保护器的安装示意图见图11－25。

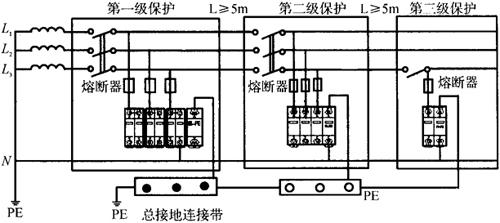

图11－25a TN－S系统安装示意图

说明：L1、12、13－相线；N－中性线；PE－地线

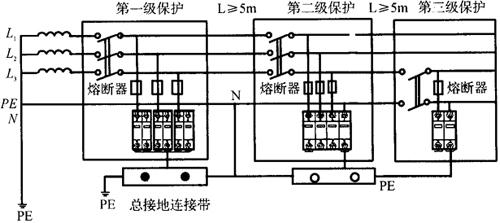

图11－25b TN－C－S系统安装示意图

说明：L1、L2、L3－相线；N－中性线；PE－地线

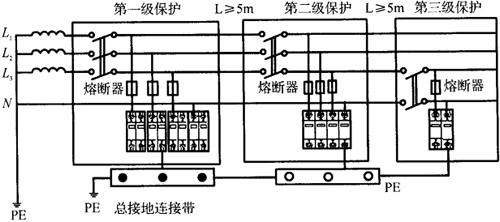

图11－25c TT系统安装示意图

说明：L1、L2、L3－相线；N－中性线；PE－地线

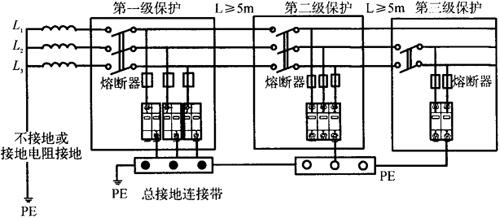

图11－25d IT系统安装示意图

说明：L1、L2、L3－相线；N－中性线；PF－地线

(1)TN－S系统安装示意图见11－25a。

(2)TN－C－S系统安装示意图见11－25b。

(3)TT系统安装示意图见11－25c。

(4)IT系统安装示意图见11－25d。
