导套

---

3．1．4．1 直导套

直导套如图3-5和表3-5所示。

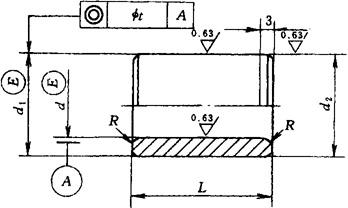

图3-5 直导套

标记示例：d=12mm，L=32mm的直导套；导套φ12×32。当材料为20钢时，导套φ12×32

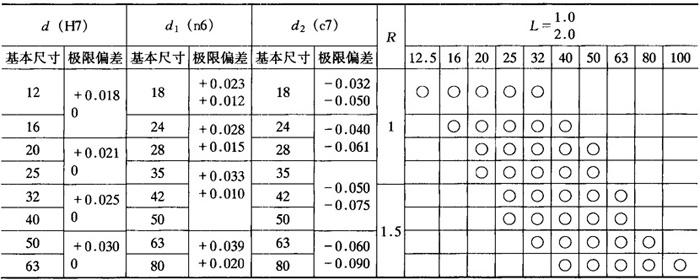

表3-5 直导套(GB4169．2—84)(mm)

3．1．4．2 带头导套

带头导套如图3-6和表3-6所示。

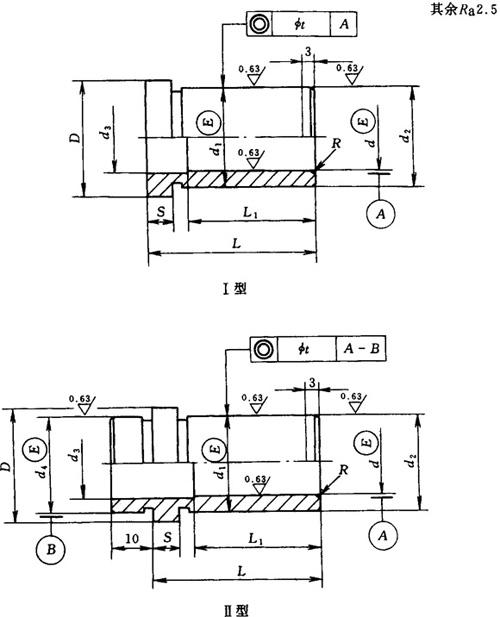

图3-6 带头导套

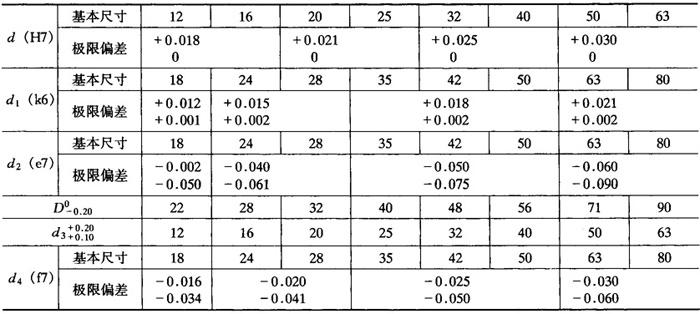

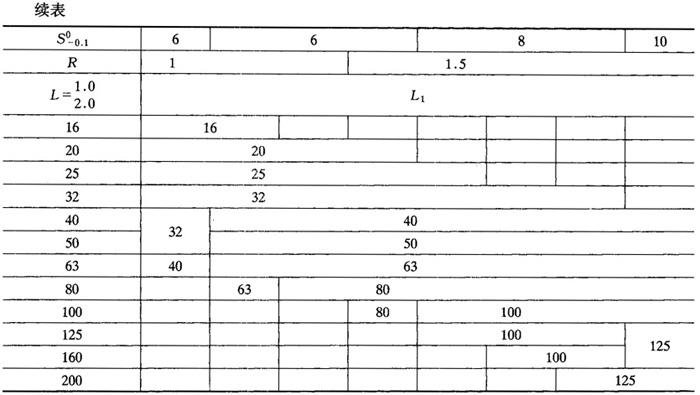

表3-6 带头导套(GB4169．3—84)(mm)

注材料：T8A(GB1298—86)，20钢(GB699—88)。

技术条件：①热处理50～55HRC，20钢渗碳0．5～0．8淬硬56～60HRC；②图中标注的形位公差值按GB1184—80的附录一，t为6级；③图示倒角不大于0．5×45°；④其它按GB4170—84。

标记示例：d=12mm，L=40mm的带头导套Ⅰ型；导套φ12×40(Ⅰ)。当材料为20钢时，导套φ12×40(Ⅰ)
