弯曲试验方法

---

塑料弯曲试验方法详见GB1042－79。

试样尺寸和试验条件见表10－3－2。

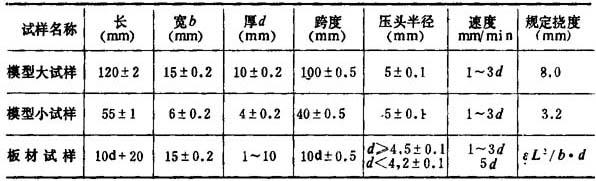

表10－3－2 试样尺寸和试验条件

板材厚度小于1mm时，不作弯曲试验，大于10mm时应从一面加工成10mm厚的试样，试验时加工面朝向压头。试验装置如图10－3－2所示。

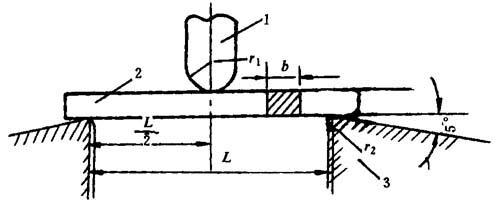

图10－3－2 弯曲试验装置

1－压头 2－试样 3－支座

试验时，压头以规定的速度对试样施加静态负荷，直到试样断裂时读取其负荷(非脆性材料读取最大负荷)。按下式计算弯曲强度σ_f：

式中 σ_f——弯曲强度(kgf／cm²)

P——最大负荷(kgf)

L——试验跨度(cm)

b——试样宽度(cm)

d——试样厚度(cm)

硬质聚氯乙烯板材的弯曲强度和温度有如下关系(在0～40℃范围内)：

式中 σ₂₃——23℃时的弯曲强度(kgf／cm²)

σ_t——t℃时的弯曲强度(kgf／cm²)

t——试验温度(℃)

11．5——弯曲指数温度修正系数
