挤出机——单螺杆

---

单螺杆挤出机螺杆计量段的挤出量可由下式计算：

Q=净出料体积速度(厘米³／秒或时³／秒)

AN=熔融料的自由挤出体积速度(曳流)(厘米³／秒或时³／秒)

BP=熔融料的反流体积速度(厘米³／秒或吋³／秒)

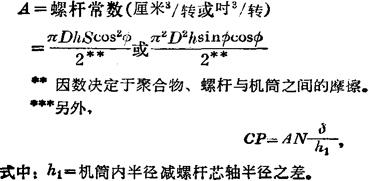

CP=从螺纹顶部反回的体积漏流(厘米³／秒或时³／秒)

N=螺杆速度(转／秒)

P=挤出机头处的压力(公斤力／厘米²或磅力／吋²)

D=螺杆直径(厘米或时)

h=计量螺槽的深度(厘米或时)；S=平行于螺杆轴的螺槽宽度

Φ=螺旋角(°)(通常为15～20°，一般为17．7°)

L=计量段长度(厘米或吋)

e=平行于轴线的螺纹宽度(厘米或时)

δ=径向螺杆间隙(厘米或时)

η=计量段中物料在一般剪切速度下的表观粘度(公斤力／厘米²秒^－1或磅力／吋²秒^－1)

另外，若Q以磅／小时表示，其它因数以时为单位，并采用一般螺旋角17．7°，则

AM项=2．3D²hpN(磅／小时)

式中：p=物料在80℉(27℃)下的相对密度。
