振动的测定

---

2．10．1 原理

测定振动即求出不动点与所测振动体的相对运动程度。实际上不动点很少，因此称为振动子。采用秤砣、弹簧、缓冲器组合的传感器作相对运动(动作)检测振动程度。

如果把振动子(振动计的传感器)的固有振动数作为fo，被测振动物的振动数为f，则出现以下关系(见表2－5)。

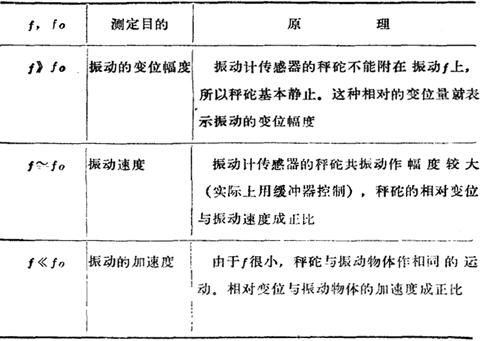

表2－5 振动的测定原理

2．10．2 振动计的分类

振动计的分类见表2－6。

表2－6 振动计的分类表

2．10．3 振动的表示单位

振动的表示单位见表2－7。

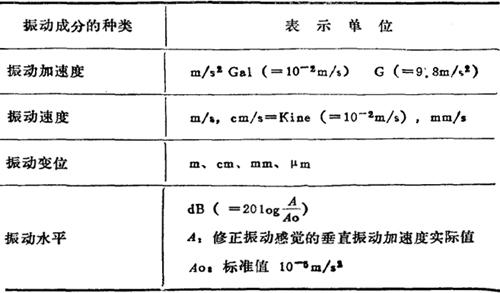

表2－7 振动的表示单位表

2．10．4 振动感觉的修正

式中 A——修正振动感觉的垂直振动加速度实际值；

A_n——n Hz的垂直振动加速度实际值；

a_n——n Hz的修正值。

频率的修正值见表2－8。

表2－8 频率的修正值
