换热器

---

在化学工业生产中无论是纯粹的物理过程，还是化学反应过程，都与加热、冷却和保温有关。这些过程统称为传热过程。传热过程必须通过传热设备来进行，而一般化工厂传热设备的总重量占全厂所有设备重量的40%，因此，传热设备是化学工业中的重要设备之一。

1．换热器分类

1)按传热特征分类(表16－11)

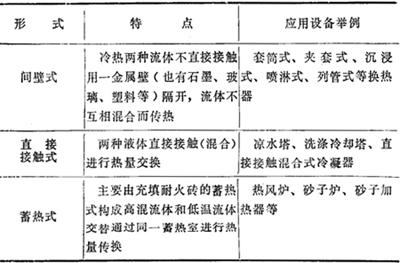

表16－11 传热特征分类

2)按结构分类(图16－2)

图16－2 换热器结构分类

2．各种换热器特性比较(表16－12)

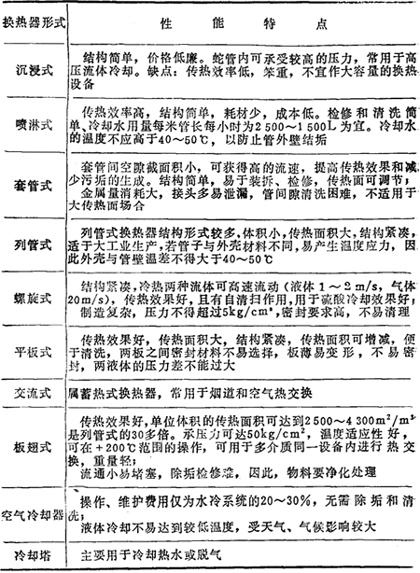

表16－12 常用换热器形式与特征比较

3．各种换热器的总传热系数(表16－13)

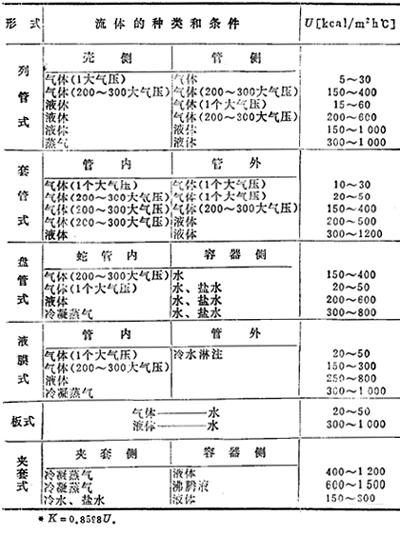

表16－13 各种换热器的总传热系数(K)值^*

*K=0．8598U。

4．列管换热器中常用的流速范围(表16－14)

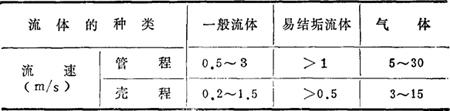

表16－14 列管换热器中常用的流速范围

5．列管换热器中易燃易爆液体的安全允许速度(表16－15)

表16－15 列管换热器中易燃易爆液体的安全允许速度

6．列管换热器中不同粘度液体的常用流速(表16－16)

表16－16 列管换热器中不同粘度液体的常用流速
