断轴的修复

---

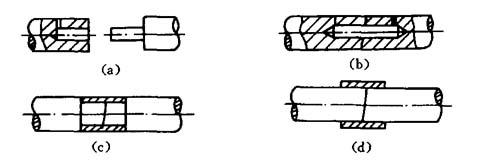

在各种机械设备中，轴是一种重要的零件，一般均为碳钢或合金钢圆杆，按传力情况可分为心轴和转轴两种．心轴仅作为旋转零件的支承而不传递动力，如定滑轮的轴、车轮的轴等．转轴则传递动力，如齿轮的轴、内燃机的曲轴等．由于轴均承受较大的负荷，因此在使用中经常发生断裂的情况．断轴的胶接修复可采用多种形式，如图8-8所示．图中，(a)为断轴可缩短或局部可更换的情况，将断轴一端车平并钻出胶接孔和排气孔，另一端车出台阶，然后进行胶接；(b)是将断轴两端各转一胶接孔并加工出排气孔，然后根据胶接孔配制一根心轴胶接在一起；(c)(d)是用加强套筒的方法进行胶接，(d)的加工简便，但受外形尺寸的限制．

图8-8 断轴的修复

胶接工艺如下．

(1)按图示列举的4种方法，对断轴选择适宜的修复方案，并进行机械加工．

(2)对断面进行表面处理．

(3)采用环氧树脂胶粘剂(配方：甲组分为E-44环氧树脂40，E-22环氧树脂40，600^#稀释剂20，癸二酸二辛酯10；乙组分为651^#聚酰胺38．5)．将胶粘剂均匀涂敷于断轴胶接面上．

(4)固化．

(5)刮研修整．
