施工前的测量工作

---

1．熟悉图纸和现场情况

施工前，要收集管道测量所需要的管道平面图、纵横断面图、附属构筑物图等有关资料，认真熟悉和核对设计图纸，了解精度要求和工程进度安排等，还要深入施工现场，熟悉地形，找出各交点桩、里程桩、加桩和水准点位置。

2．恢复中线

管道中线测量时所钉设的交点桩和中线桩等，在施工时可能会有部分碰动和丢失，为了保证中线位置准确可靠，应进行复核，并将碰动和丢失的桩点重新恢复。在恢复中线时，应将检查井、支管等附属构筑物的位置同时测出。

3．测设施工控制桩

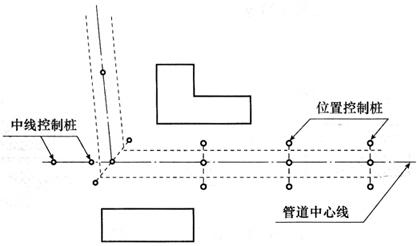

在施工时中线上各桩要被挖掉，为了便于恢复中线和附属构筑物的位置，应在不受施工干扰、引测方便、易于保存桩位的地方，测设施工控制桩。施工控制桩分中线控制桩和附属构筑物控制桩两种，如图11－43所示。

图11－43 管道控制桩设置

4．加密施工水准点

为了在施工过程中引测高程方便，应根据原有水准点，在沿线附近每100～150m左右增设一个临时水准点，其精度要求由管线工程性质和有关规范确定。
