有机锡丙烯酸三元共聚物

---

在甲基丙烯酸三丁锡和甲基丙烯酸甲酯中，加入甲基丙烯酸丁酯，经共聚反应而得到的三元共聚物，比甲基丙烯酸三丁锡和二元共聚物有更好的抗渗透性，故有更好的高效防污性。

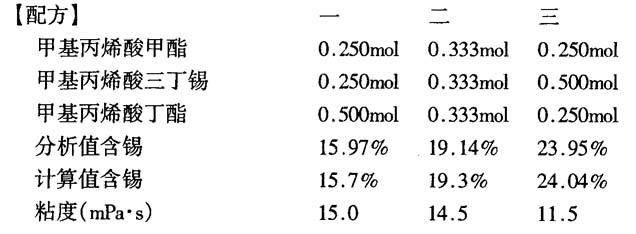

将甲基丙烯酸三丁锡在石油醚中于－150℃下重结晶而纯化，此单体在18℃时熔化，锡含量为31．4%(计算量为31．7%)；将甲基丙烯酸丁酯和甲基丙烯酸甲酯在真空中蒸馏，去除阻聚剂。然后，将这三种单体按下述配方在甲苯中进行溶液聚合(浓度为5mol／L)。

溶液聚合的引发剂为偶氮二异丁腈(AIBN)，用量为0．5mol%。将溶液用氮气冲洗10分钟后水浴加热，于80℃下搅拌8小时而聚合。所得的三元共聚物用90%甲醇和10%水的混合物沉析。水洗若干次后，干燥并称重，产率几乎是100%。然后将下述配方的聚合物溶液涂在聚氯乙烯板上，厚60～90μm。

涂膜经7天后，所得漆膜以含16%锡的配方一的三元共聚物为最硬；含锡量为19%的配方二的三元共聚物次之，无回粘现象；而含锡量为24%的配方三的三元共聚物则总是保持轻微的粘性，但在海水中漆膜能保持透明而不混浊。其防污性能是，配方一的共聚物最差；配方二的共聚物稍好些；配方三的共聚物最好，防污有效期11～15个月，其漆膜的自抛光性能也良好。
