有齿轮曳引机

---

装有减速齿轮的曳引机。其驱动动力通过减速齿轮箱传递到曳引轮上，一般采用蜗杆蜗轮副，也有采用效率高的螺旋齿轮及行星齿轮的。

典型有齿轮曳引机有下列几种：

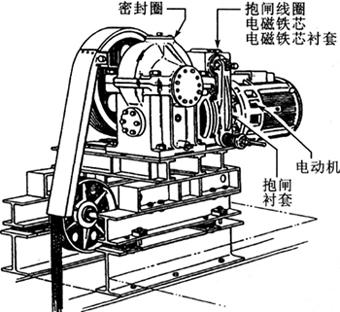

(1)蜗杆为水平，位于齿轮上方，电机与齿轮箱一体。

如图14．1－1所示奥的斯的TOEC－40电梯曳引机17CT。

图14．1－1 奥的斯17CT曳引机

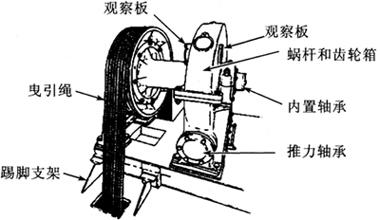

(2)蜗杆为水平，位于齿轮下方，电机安装于底座上。

如图14．1－2所示奥的斯的TOEC－3电梯曳引机19BT。

图14．1－2 奥的斯19BT曳引机

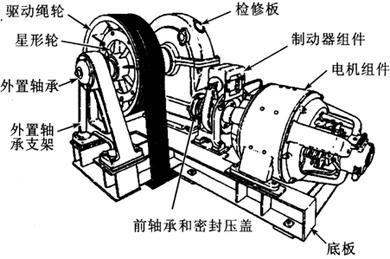

(3)蜗杆为水平，位于齿轮下方，电机与齿轮箱一体。

如图14．1－3所示奥的斯的E311电梯曳引机18ATF。

图14．1－3 奥的斯18ATF曳引机

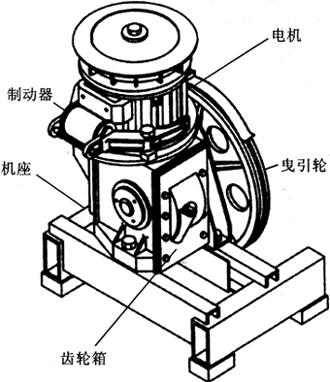

(4)蜗杆为垂直，电机在齿轮箱顶部垂直安装。

如图14．1－4所示奥的斯的OTIS2000电梯曳引机13VTR。

图14．1－4 奥的斯13VTR曳引机
