机房基准线的确定

---

机房基准线要在井道放线的时候确定。精确的定位，可以保证机房设备安装的准确性。机房基准线确定方法如下：

1．轿厢中心线的确定

轿厢中心线的选取方法如图8．1－1所示，在曳引绳孔中使用线坠确定机房的曳引点，然后用墨线在两曳引点之间弹线后得到的，如图8．1－1中的1#线。

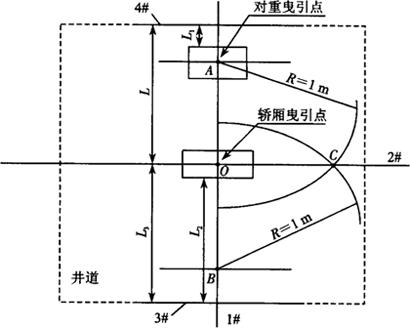

图8．1－1 机房样线测量示意

2．主导轨中心线的确定

如图8．1－1所示，在轿厢中心线上选取AO=OB(两个曳引点的距离)，然后分别以A、B为圆心，以R=1m为半径画弧，将两弧的交点C与轿厢曳引点O间用墨线弹出几条直线。如图8．1－1中的2#线。

3．土建承重梁位置的指示

如图8．1－1所示，在井道顶部测量两钢丝绳孔边与承重梁之间的距离L₁、L₂，然后在机房用同样的方法在同一位置用墨线弹出2#线的平行线3#线和4#线，标出承重梁的位置。然后，用拉尺测量轿厢曳引点与两承重梁之间的距离L、L₃，以备以后的操作使用。
