架设脚手架

---

根据对重布置的位置，脚手架分为对重在轿厢后面和对重在轿厢侧面两种架设形式。在搭设脚手架时，要注意脚手架不要阻碍导轨的安装和厅门的安装。

典型的脚手架与电梯井道如图3．4－1所示。

图3．4－1 典型的脚手架与电梯井道立体图

(1)脚手架的材料应使用脚手架专用钢管。早期使用木制或竹制脚手架，由于安全系数低，已经禁止使用了。

(2)脚手架的搭设，应按照图3．4－2脚手架立面图和图3．4－3脚手架平面设置图所示，按照图3．4－4所示工艺和结构进行搭设，同时脚手架还需要符合下面的标准：

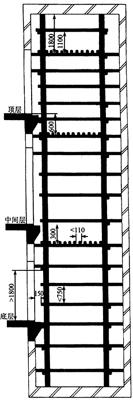

图3．4－2 脚手架立面图

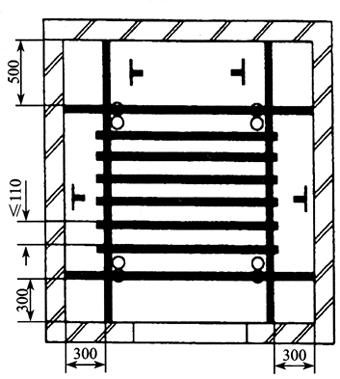

图3．4－3 脚手架平面图

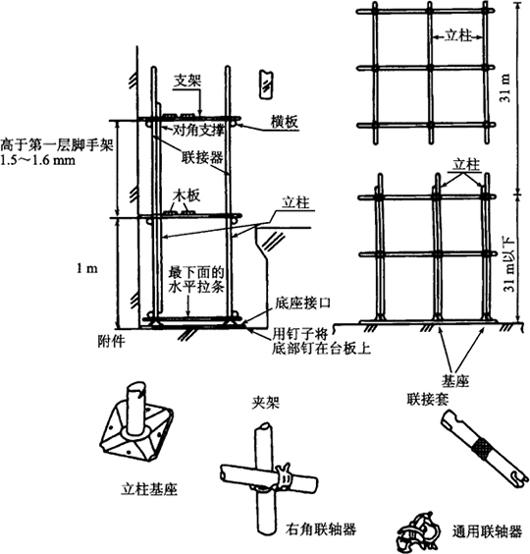

图3．4－4 脚手架施工工艺示意图

①在2～(N－1)层，低于楼面300mm，顶层低于楼面600mm及机房底面向下1800mm处设置工作平台，用木板或竹料铺设，铺设材料间距不得大于110mm，铺设的工作平台应固定在脚手架上，不得移动。顶层作业平台上1100mm位置，应四面设置栏杆。

②平台承载能力：承重在250kg／m²时，平台不得下沉。

③安装3t以上电梯时，需采用双井架搭设脚手架。脚手架横杆间距为650～750mm。

④立柱应两条并列搭设，横杆应交错一端顶墙。

⑤脚手架不能影响导轨、导轨架的安装，不能影响放线和其他安装工作的通路。

⑥顶层搭设时使用短立柱，以便安装轿厢时拆除。

⑦每层脚手架应铺设两块以上的脚手板，各层应交叉排列，脚手板伸出横梁0．15～0．2m，工作点下部应铺满脚手板并绑扎牢固。
