模具的胶接

---

模具通常采用整体制造，加工困难，材料浪费．如采用分块加工，镶拼时用螺钉固定，则工艺复杂，且不易保证精度．而采用胶接工艺，则可获得良好的效果．原来用整块钢结构硬质合金或其他优质合金加工制造的模具，采用胶接工艺后，只需型面部分用优质合金制造，其余用普通钢材即可．因此可节约大量优质合金，其中，阴模可节约60%贵重材料，阳模节约可达90%以上．各种模具常见的胶接部位有：导柱、导套、冲头、冲针及下料板等．参见图8-2．

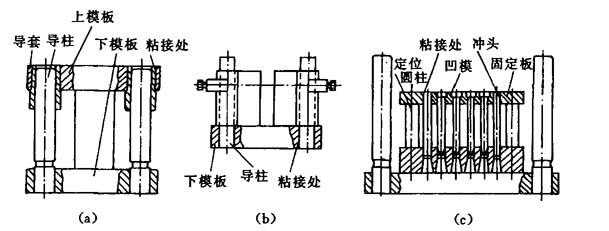

图8-2 模具的胶接

(a)模具导套的胶接；(b)模具导柱的胶接；(c)多孔垫圈冲模的胶接

胶接工艺如下．

(1)对胶接的模具表面进行清洗并进行必要的机械或化学处理．

(2)采用环氧树脂胶粘剂(配方：E-44环氧树脂100，JLY-121聚硫橡胶20，苯二甲胺20，氧化铝粉100，白炭黑2)．

(3)涂敷固化．25℃24h或60℃4h．
