注孔旁支

---

现在来讨论注孔旁支(即短管子)的效应。若此管子的长度l及半径a都小于波长，则该孔的旁支阻抗为：

式中l′=l+1．7a。第一项由通过小孔时向外界媒质辐射声声能而引起，第二项则由于孔中气体的惯性而引起。可算出功率透射比为：

旁支的声阻对声抗的比为：

若此旁支只是在主管壁上钻的一个孔，则l=0，而l′为最小值1．7α，在这极限情况时，R_b／X_b=ka／3．4。假定孔径比波长小得多，即，则在计算功率透射比时此孔的声抗相比就可略去。(11．3－60)式在略去ρck²／2π后，就变为：

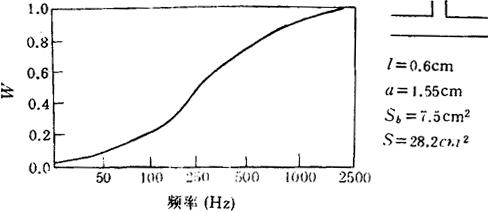

在低频时，W_t→0，在高频时W_t→100%。主管半径为3厘米，旁支为长0．6厘米，半径1．55厘米的小管，其W_t的计算值画在图11．3－9中。

图11．3－9 注孔旁支引起的声衰减

当(2．60a)式的分母等于2即时，功率透射比W_t=50%。单孔的效应是使管导变为高通滤波器。当孔径相对于主管的半径增大时，低频衰减增加，即相当于W_t=50%处的频率升高。若主管有几个孔，并且它们很靠近，以致于可以把它们看作在一点，也就是它们间隔只是波长的一个很小的分数，则它们整体的作用是它们阻抗的并联。相反，如各孔之间的距离为波长的不太大的小分数，这系统就是类似电学滤波网络或阻抗分布广泛的传输线，由于各孔反射波的相位彼此不同，功率透射比就不能按(11．3－60)式计算。而须按类似于电学滤波器的理论来决定。一般的说，若干安排适当的孔的低频衰减，要大于总面积相等的单孔。

进入单旁支的功率透射比的似的为：

在透射比为50%的频率，有。对于上例中的小孔在225Hz时，W₀只有15%。因此孔的滤波作用并不是声能透出小孔，而是向声源端反射而引起。

【参考文献】：

［1］IEC—327,Precision method for pressure calibration or one—inch standard condenser microphones by the reciprocity technique. 1971.

［2］1EC—486,Precision method for free—field calibration of one inch standard condenser microphones by reciprocity technique, 1974.

［3］IEC—150.Testing and calibration of ultrasonic therapeutic equipment, 1963.

［4］GB 3223－82，水声换能器的自由场互易校准

［5］GB 3785－83，声级计的电，声性能及测量方法

［6］GB 7341－87，听力计

［7］GB 7614－87，校准测听耳机用宽频带型仿真耳

［8］GB 7342－87，测听耳机校准用IEC临时参考耦合腔

［9］OIML R102，声校准器

［10］JJG 188－90，声级计

［11］JJG 698－90，积分声级计

［12］标准电容传声器有关国家标准及检定规程

［13］JJG 388－85，听力计
