浇注系统尺寸的确定

---

5．4．2．1 灰铸铁

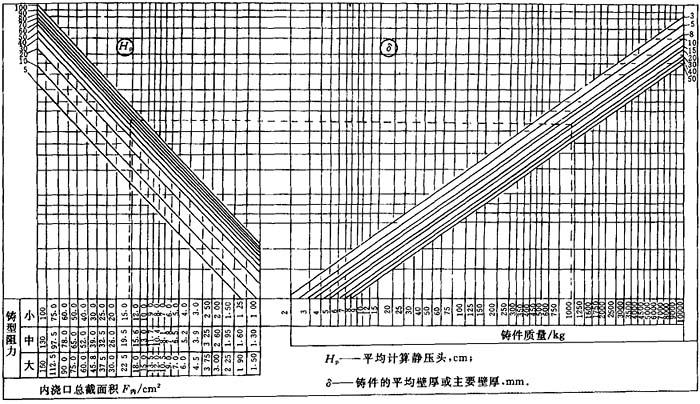

根据流动力学公式计算的索伯列夫图表见图5-9．

图5-9 索伯列夫图表

(本图适用于一般机器制造中、大型铸铁件的湿型浇注，用于干型时，可将所得内浇口(或最小阻流断面)的断面积减少15%～20%)

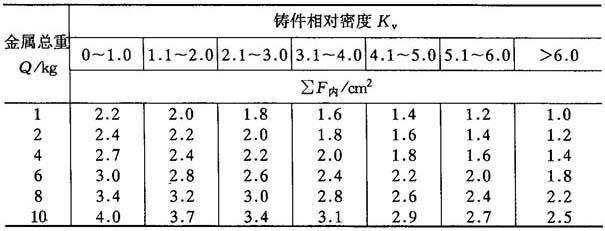

一般形式浇注系统阻流截面经验数据见表5-72．

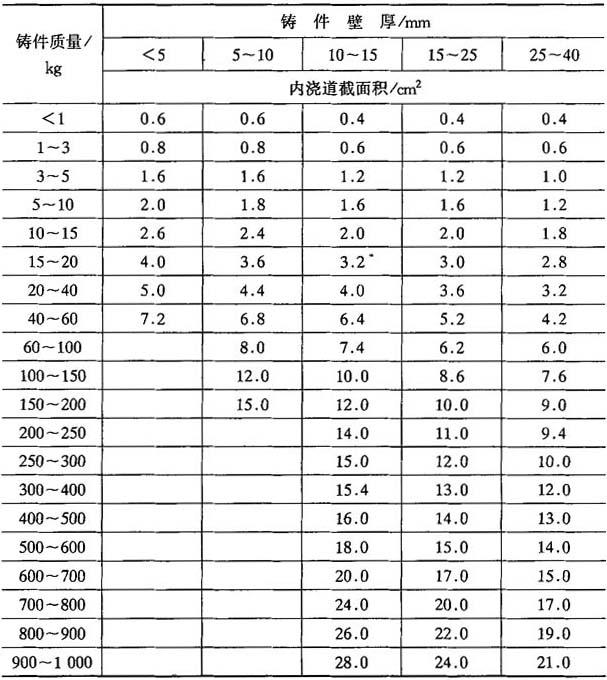

表5-72 适用于中、小件浇注系统F内截面积参考数据

5．4．2．2 球墨铸铁

球墨铸铁浇注系统各单元断面比例见表5-73．

表5-73 球墨铸铁浇注系统各单元断面比例

常用球墨铸铁浇注系统尺寸见表5-74，各组元截面尺寸见表5-75．

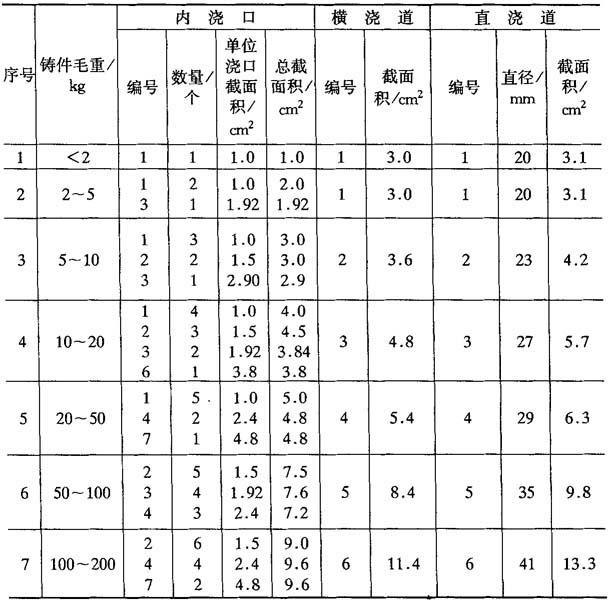

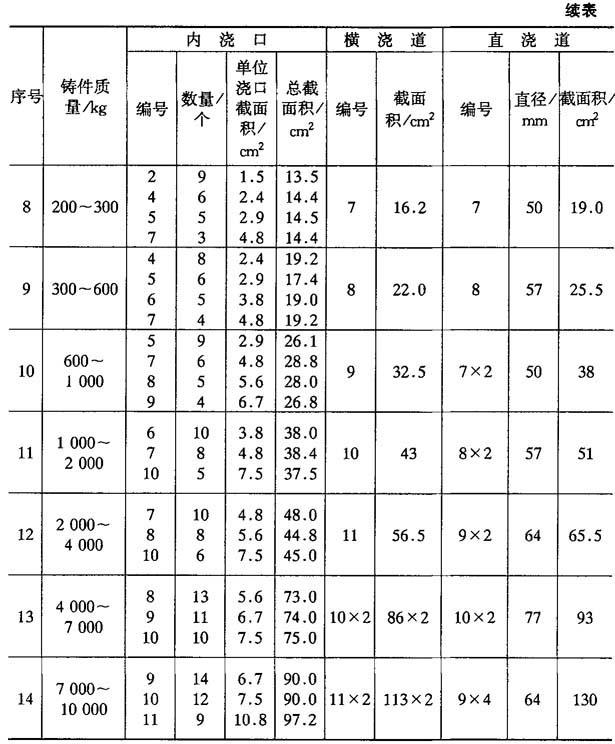

表5-74 球墨铸铁浇注系统尺寸

5．4．2．3 铸钢

转包浇注多采用封闭式或半封闭式浇注系统，并有：∑F_内：∑F_横：∑F_直=1：(0．8～0．9)：(1．1～1．2)

内浇口总截面面积见表5-76，各浇口尺寸见表5-77．

表5-75 常用球铁浇注系统各组元截面尺寸

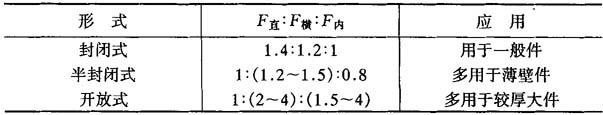

注：1．用封闭式，与普通灰铸铁浇注系统截面比较大30%～100%．

2．内浇口尽可能扁薄对壁较厚、需补缩的件，应采用深梯形内浇口．

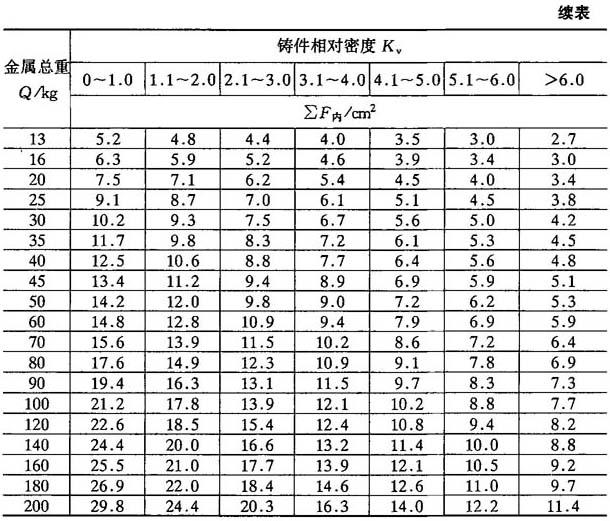

表5-76 内浇口断面积

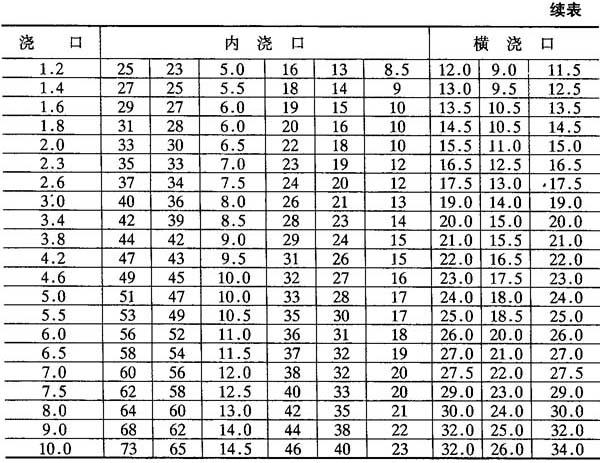

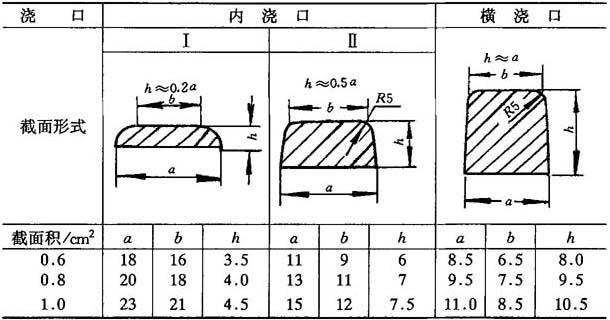

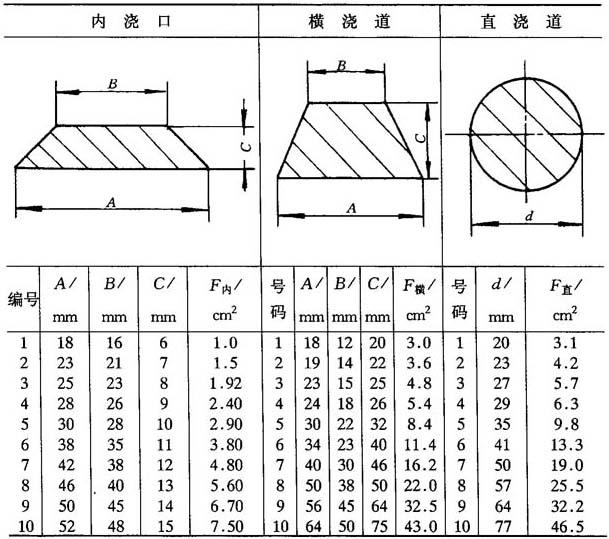

表5-77 内浇口、横浇口尺寸
