滑动导靴的调整

---

滑动导靴主要分固定滑动导靴和弹性滑动导靴两种。

固定滑动导靴的靴头可在轴向位置固定，主要用于对重侧，由靴衬和靴座组成。靴衬采用聚氨酯橡胶，靴座采用钢板压制而成。

弹性滑动导靴的靴头可在轴向位置浮动，由靴座、靴头、靴衬、橡胶垫或弹簧组成。靴头能在橡胶垫或弹簧的压缩方向上作浮动，使靴衬的工作面始终压贴在导轨工作面上，从而使轿厢保持稳定的水平位置，同时在运行中具有减小振动与冲击的作用。

典型的滑动导靴如图7．3－7所示。调整方法如下：

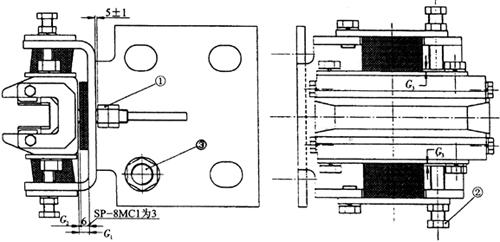

(a)平面图

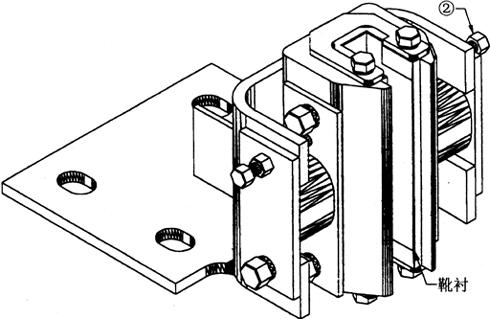

(b)结构图

图7．3－7 典型的滑动导靴结构

(1)导靴安装前，必须要先完成轿架的组装工作。

(2)确认导轨间距的准确性。

(3)按表7．3－1确认导靴的各项间隙是否符合，如果不符合，则调节导靴的三个调节螺母。

表7．3－1 导靴间隙

(4)如果导靴的各项间隙符合表7．3－1，则通过移动导靴底座，使导靴靴衬刚好贴在导轨端面上，然后将4个导靴固定螺栓拧紧，最后松开如图7．3－7中调节螺母①，使导靴导向板距离导轨端面如图7．3－6所示为(5±1)mm，并锁紧调节螺母。
