激光加工设备

---

完整的激光焊接、切割设备由激光器、光束传输和聚焦系统、焊炬或割炬、工作台、电源及控制装置、气源、水源、操作盘、数控装置等组成。焊接用激光器特点如表1－10－1所示。不同CO₂激光器的性能特征如表1－10－2所示。

表1－10－1 焊接用激光器特点^［4］

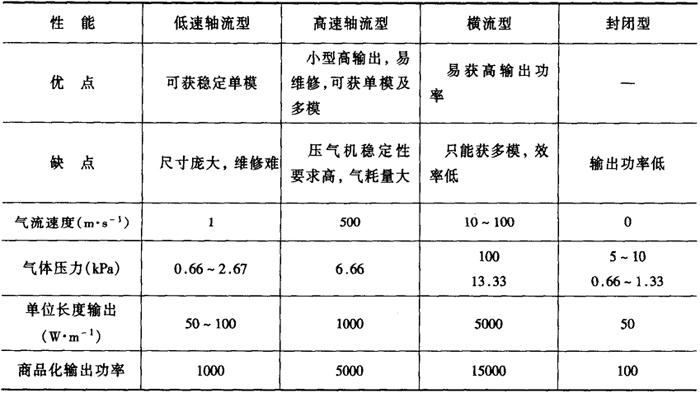

表1－10－2 不同CO₂激光器的性能特征^［2］

(1)激光器 CO₂气体激光器按照气冷方式分为低速轴流型、高速轴流型、横流型及早期的封闭型。

(2)光束传输和聚焦系统 又称为外部光学系统，用来把激光束传输并聚焦在工件上，其端部安装提供保护或辅助气流的焊炬或割炬。

(3)气源 目前的CO₂激光器采用He、N₂、CO₂混合气体作为工作介质，其配比为60%∶33%∶7%。He气价格昂贵，因此高速轴流型CO₂激光器运行成本显着提高，选用时应考虑其成本。

(4)电源 为保证激光器稳定运行，均采用快响应、恒稳性高的固态电子控制电源。

(5)工作台 伺服电机驱动的工作台可供安放工件实现焊接或切割。

(6)控制系统 多采用数控系统。
