焊接电弧

---

1．焊接电弧的引燃

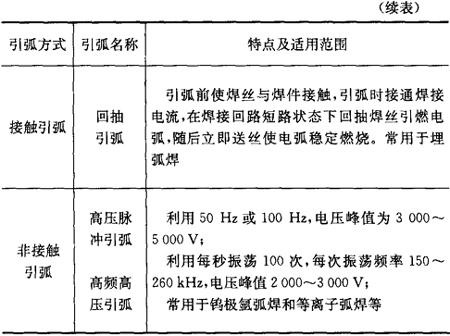

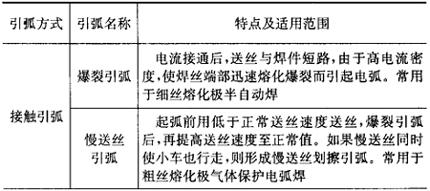

表1．2－1为电弧焊电弧引燃的常用引弧方式。

表1．2－1 常用引弧方式

2．焊接电弧的静特性

图1．2－1为电弧静特性曲线，由三段组成：ab段为下降特性；bc段为平直特性。焊条电弧焊、埋弧焊及TIG焊在正常工艺参数焊接时，其焊接电弧在此段稳定燃烧；cd段为上升特性，细丝气体保护电弧焊的焊接电弧多在此区段稳定燃烧。

图1．2－1 电弧的静特性

3．焊接电弧的稳定性

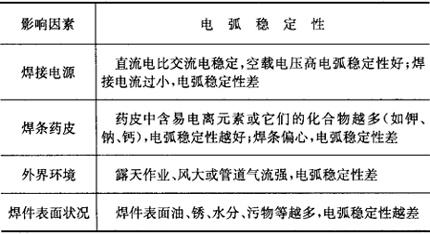

表1．2－2所列为影响焊接电弧稳定性的各种因素。

表1．2－2 焊接电弧稳定性的影响因素

4．不同电极材料的电弧温度

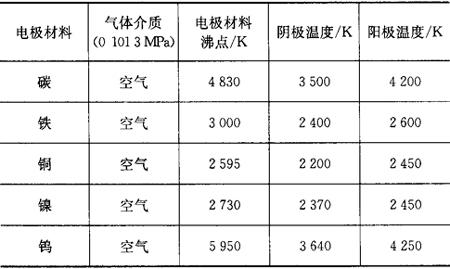

表1．2－3为不同电极材料的电弧温度分布。

表1．2－3 不同电极材料的电弧温度分布
