照准部水准管轴应与仪器竖轴垂直

---

1．检验法

1)置经纬仪于平地上，大致安平仪器，放松照准部制动螺旋，转动照准部，使水准管与一对脚螺旋平行。

2)用这对脚螺旋，整平仪器，使水准管气泡居中。

3)将仪器旋转180°，如气泡仍居中，说明轴LL⊥VV。否则，应做校正。

2．校正法

1)用校正针按校正水准仪水准管的方法，拨动水准管校正螺丝，使气泡退回偏离水准管中心距离的一半。

2)用脚螺旋调平，使气泡回到水准管中心。

3)反复检验、校正，直到满意为止。

3．校正原理

1)如图3－19(a)所示，由于水准管的支架高低不平，使水准管轴LL与仪器竖轴VV不垂直，虽调平了LL，但VV仍倾斜，与铅垂线成一交角α。

2)如图3－19(b)所示，照准部旋转180°后，水准管轴LL不再水平，与水平线的交角变为2α，气泡移向水准管高的一侧。

3)如图3－19(c)所示，用校正针将水准管高的一侧放低，使气泡退回偏离中心距离的一半，水准管轴LL的倾斜角也必减少一半，与水平线的交角，也由2α改为α。

4)如图3－19(d)所示，用脚螺旋调平仪器的基座，使气泡再退回偏离中心距离的一半，则竖轴VV取铅垂位置，水准管轴LL也取水平位置，即LL上VV。

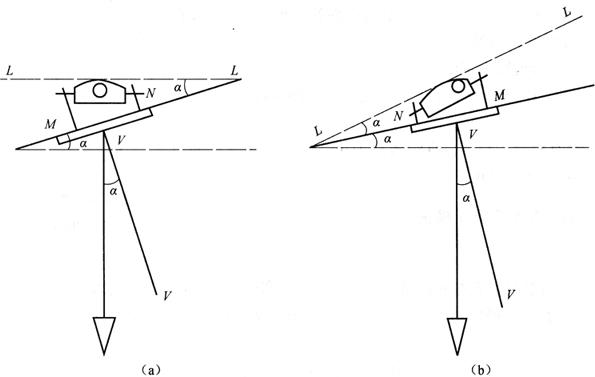

图3－19 照准部水准管轴的校正原理(一)

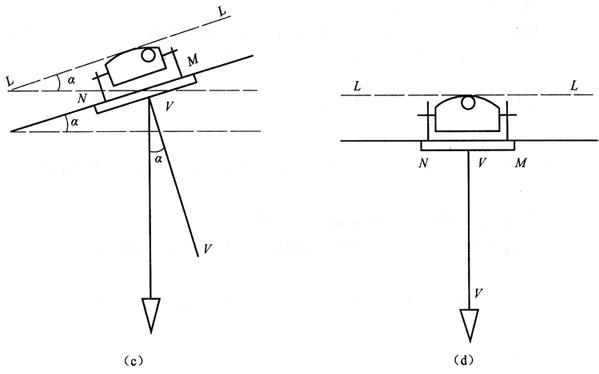

图3－19 照准部水准管轴的校正原理(二)
