CMS型(包括ZMS型)埋刮板运输机链条张力和功率计算

---

1．张力计算

［说明］参考图2－4－2。

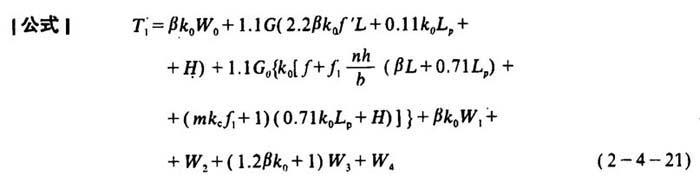

式中 T₁——垂直式刮板链条绕入驱动齿轮时的张力，即刮板链条的最大张力(N)

β——弯道系数

当f′取0．5时，β值见表2－4－15

表2－4－15 弯道系数β

e——自然对数的底

x——倾射角(弧度)

k₀——括板阻力系数，取1．5

L——水平段长度(m)

L_P——弯道平均展开长(m)

H——垂直段高度(m)

m——物料流动系数

k_c——物料对机槽器壁侧压系数，对于垂直型机槽宽0．6m．机槽高0．32m及链条速度0．44m／s的刮板运输机，其k_c=9．9

其它同上

2．所需功率计算

式中 N′——所需功率(kW)

T₂′——刮板链条绕出链轮时的张力(N)

T₀——刮板链条的初始张力(N)

G、V——含义及单位均同上
