球墨铸铁的焊接

---

球墨铸铁的焊接性与灰口铸铁相似，但焊接接头白口化倾向及淬硬倾向比灰口铸铁大，焊缝组织、性能与母材的匹配要求也比灰口铸铁高。

球墨铸铁手工电弧焊多采用同质材料热焊法，常用焊条牌号及特点见表7．8－8。

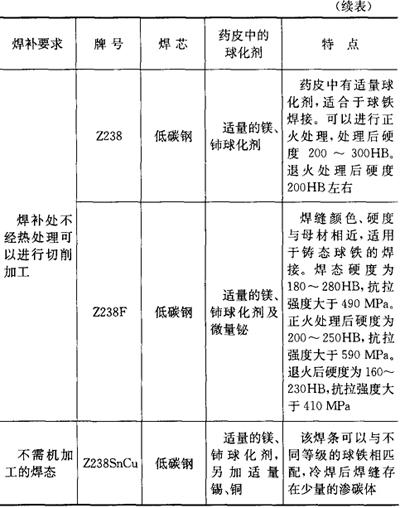

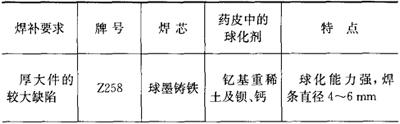

表7．8－8 球墨铸铁焊条的选用及特点

同质焊缝手工电弧焊工艺要点：

①焊前准备 清理缺陷，开坡口，小缺陷应扩大到直径30～ 40mm，深8mm以上。

②施焊 采用大电流(I(A)=(36～60)d，d为焊条直径)、连续焊。对于刚度较大部位的缺陷，焊前预热200～400℃或采取加热减应区。

③焊后处理 焊后缓冷防止裂纹，可进行正火或退火处理。
