电动机保护继电器

---

1．适用范围

电动机保护继电器适用于在交流50Hz，额定工作电压660V、380V、220V的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载、堵转、三相不平衡等非正常工作状态时，能及时断开开关电器触头，分断电动机的三相电源，可靠地保护电动机。

2．结构特征

电动机保护继电器一般采用无源穿芯化，无需接线，与主回路完全隔离，不但使用方便，彻底解决了主电路端子发热的问题，显着地提高了可靠性及抗干扰性。同时电动机保护器有完善的保护功能，会自动检测出三相电流最大值，并同设定值进行比较，当超过设定值时，按设定的动作特性脱扣跳闸。另外，由于电动机保护器的断相检测环节、过电流检测环节互为独立，即使过电流设定值不当，或是轻负荷重负荷时断相、或者是起动前、起动时、运行中断相，均能在2s内动作。电动机保护继电器还具有接线简单、调节、安装方便，可靠性高等特点。

3．常用电动机保护继电器产品型号及主要技术参数

常用电动机保护继电器产品型号及主要技术参数见表1－109。

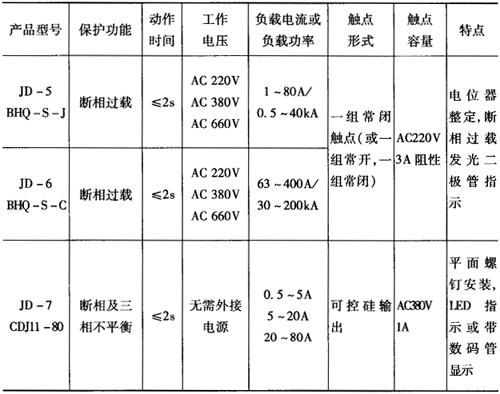

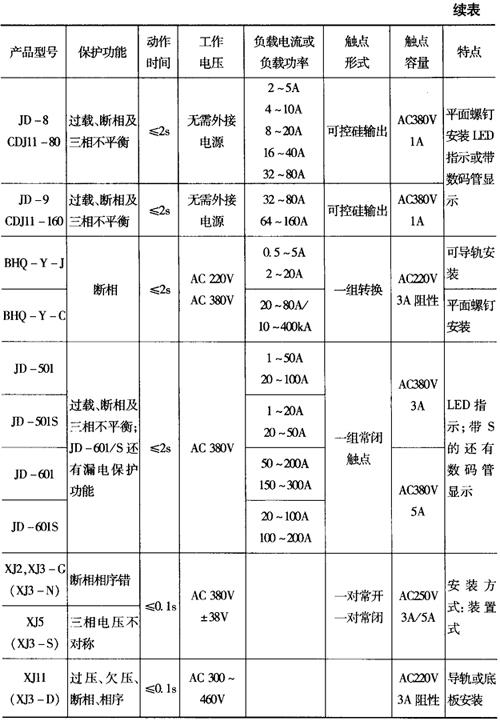

表1－109 常用电动机保护继电器的产品型号及主要技术参数

4．常用电动机保护继电器接线图

常用电动机保护继电器接线图见图1－80。

JD－5、JD－6接线图

JD－7、JD－8、DI－9接线图

图1－80 常用电动机保护继电器接线图

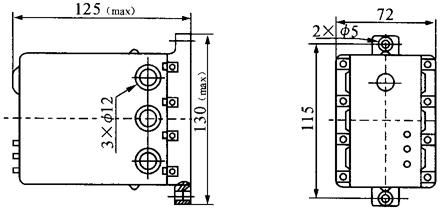

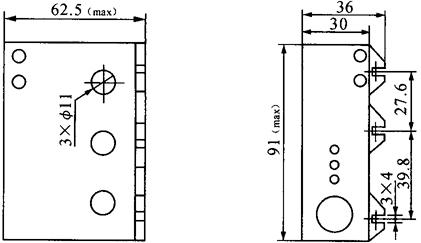

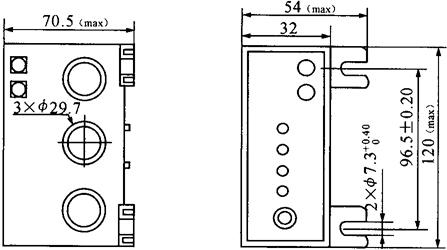

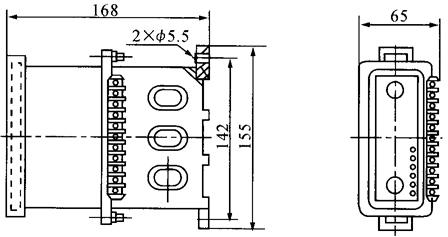

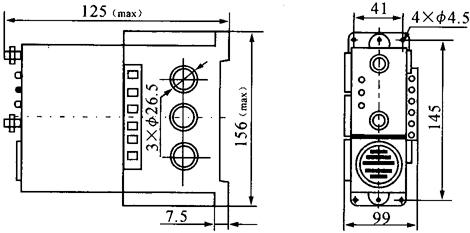

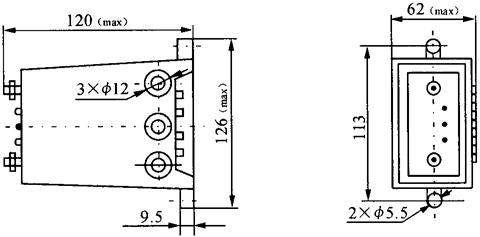

5．常用电动机保护继电器外形及安装尺寸

常用电动机保护继电器外形及安装尺寸见图1－81。

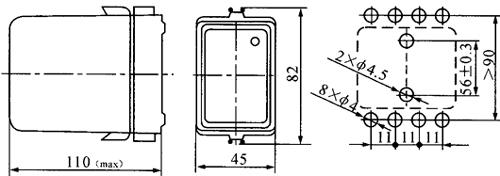

JD－5外形及安装尺寸

JD－6外形及安装尺寸

JD－7、JD－8外形及安装尺寸

JD－9外形及安装尺寸

JD－501外形及安装尺寸

JD－601外形及安装尺寸

XJ系列外形及安装尺寸

图1－81 常用电动机保护继电器外形及安装尺寸
