电气系统

---

电梯的电气系统是比较复杂的，除了控制系统和驱动系统外，更多的是出于安全因素考虑而设计的安全线路。按照结构，如图1．5－1所示，主要分为信号输入、控制输出两大部分。

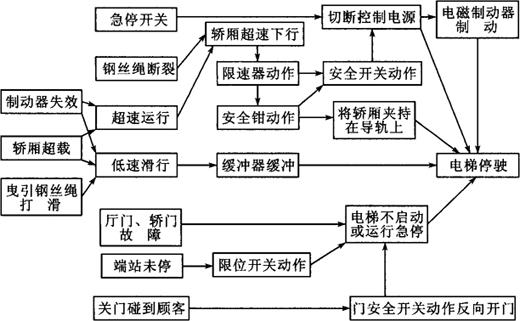

图1．5－1 电梯电气安全系统结构示意

电梯线路主要包括：轿厢位置信号输入线路，内选指令登记输入线路，外呼指令登记输入线路，选层换速输入线路，开、关门控制线路，平层、门区线路，特殊功能输入线路(消防、司机、独立服务等)，安全保护信号输入(急停、超速、安全链、错断相等)，运行控制线路(这部分是控制系统内部线路)，电梯信号显示控制线路和呼梯、警铃控制线路。

所有这些线路组成了电梯完整的电气系统。虽然每种型号的电梯线路和符号都不同，但所有电梯在工作原理上却都是基本相同的，由于介绍电梯电气线路的书籍较多，这里就不多谈了。
