等离子弧的类型

---

根据电源的连接方式，等离子弧分为非转移型电弧、转移型电弧及联合型电弧三种。如图1－7－1所示。

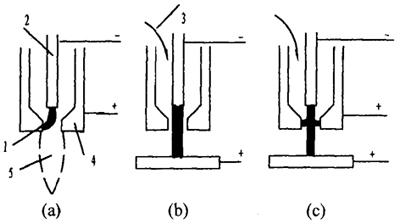

图1－7－1 等离子弧的类型^［1］

(a)非转移弧 (b)转移弧 (c)联合弧

1．电弧 2．钨极 3．工作气体 4．水冷喷嘴 5．高温焰流

1．非转移型电弧

非转移型电弧燃烧在钨极与喷嘴之间，焊接时电源正极接水冷铜喷嘴，负极接钨极，工件不接到焊接回路上，如图1－7－1(a)所示；依靠高速喷出的等离子气将电弧带出，这种电弧适用于焊接或切割较薄的金属及非金属。

2．转移型电弧

转移型电弧直接燃烧在钨极与工件之间，焊接时首先引燃钨极与喷嘴间的非转移弧，然后将电弧转移到钨极与工件之间；在工作状态下，喷嘴不接到焊接回路中，如图1－7－1(b)所示。这种电弧用于焊接较厚的金属。

3．联合型电弧

转移弧及非转移弧同时存在的电弧为联合型电弧，如图1－7－1(c)所示。联合型电弧在很小的电流下就能保持稳定，因此特别适合于薄板及超薄板的焊接。
