自动冲盖机

---

(一)用途与特点

制罐盖盖坯用的冲压机械为冲床，冲盖用自动冲床也称之为自动冲盖机。自动冲盖机分为单冲头，双冲头和多冲头等。冲盖速度由每分种百只到千只以上。自动冲盖机一般均采用波形板条料或卷状波形带料的镀锡板。

(二)主要结构和工作原理

自动冲盖机一般由能自动供料、冲盖、自动下盖和排出废料的形式双柱倾斜式冲床，加上冲盖模具和自动控制设备所组成。其结构如图4－10－3所示。

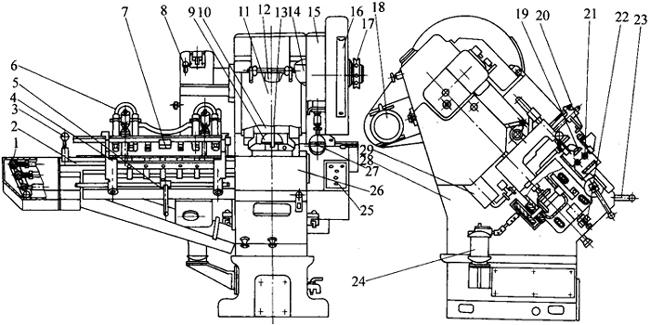

图4－10－3 自动冲盖机结构图

1－板条输送器 2－送料架 3－送料盖板开启手柄 4－储料架 5－贮料架手柄 6－塑料软管 7－分张磁铁块 8－润滑油表 9－上冲模 10－滑块 11－有机玻璃 12－连杆 13－打盖器 14－曲轴 15－离合器 16－皮带轮罩活门 17－手动盘车法兰 18－电动机 19－真空吸嘴 20－刮料爪 21－托料爪 22－送料架调节螺钉 23－离合器操纵手柄 24－润滑油泵 25－电动操纵箱 26－机身工作台 27－排出废料辊筒 28－机身 29－真空泵

在机身上装有各类机构和组件：机身左侧的送料架2上装有贮料架4、刮料机构的刮料爪20、用于输送条料至上下模冲盖的板条输送器1；机身中部上面装有曲轴14、连杆12、工作台26等，机身右侧主要有电机18、离合器15、排出废料辊27等，与之配套的仪表、自动化电气装置也装在机身上。

(三)主要技术参数

几种自动冲盖机的主要技术参数见表4－10－2。

表4－10－2 几种自动冲盖机主要技术参数

注：江西轻工业机械厂生产。
