自动封罐机

---

(一)用途与特点

单封头、双滚轮式自动封罐设备适用于圆柱形罐的封盖。从进罐、配罐、封罐到出罐全部自动操作。卷边封罐时，罐身不动，由机头绕罐旋转进行卷封。

(二)结构与工作原理

自动封罐机由传动机构、进罐机构、配盖机构和封罐机构等组成，见图4－7－7所示。其工作原理与真空封罐机类似。

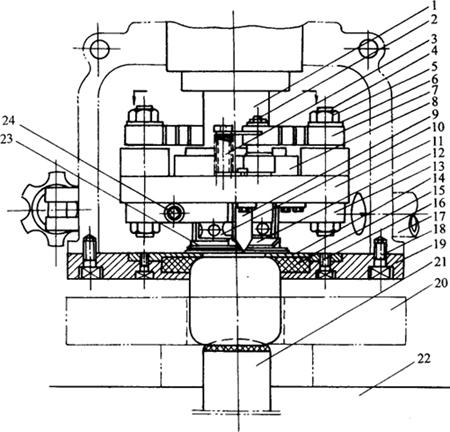

图4－7－7 自动封罐机

1－凸轮套 2－压轮 3－复位弹簧 4－杠杆轴 5－杠杆轴螺帽 6－轴垫 7－弹簧臂 8－工作凸轮 9－导正爪 10－偏心滚轮轴 11－机头盘 12－卡口 13－曲臂 14－压橡胶钢盘 15－泡沫橡胶圈 16－螺栓 17－真空管道 18－密闭螺栓 19－密封盘 20－星形拨轮 21－橡胶下托盘 22－机座平台 23－滚轮 24－锁紧螺栓

(三)主要技术参数

注：南京轻工业机械厂、广东轻工业机械厂、合肥轻工业机械厂制造。
