芯盒

---

5．5．3．1 芯盒材料及应用范围

芯盒材料及应用范围见表5-87．

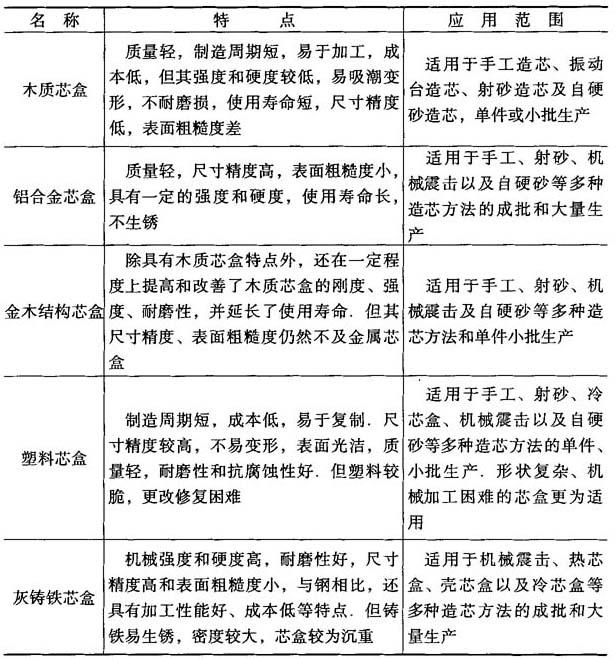

表5-87 不同材料芯盒的特点及应用范围

5．5．3．2 金属芯盒壁厚

金属芯盒壁厚见表5-88．

5．5．3．3 加强肋尺寸

加强肋尺寸见表5-89．

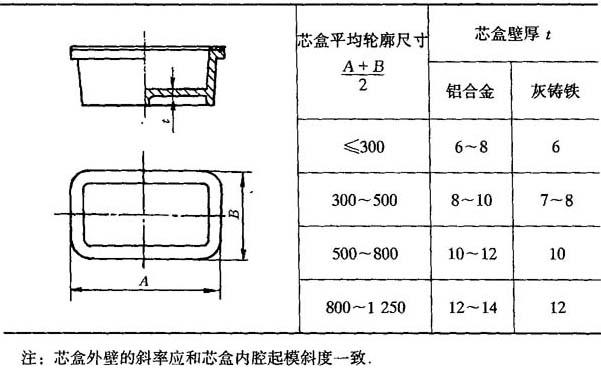

表5-88 芯盒壁厚 mm

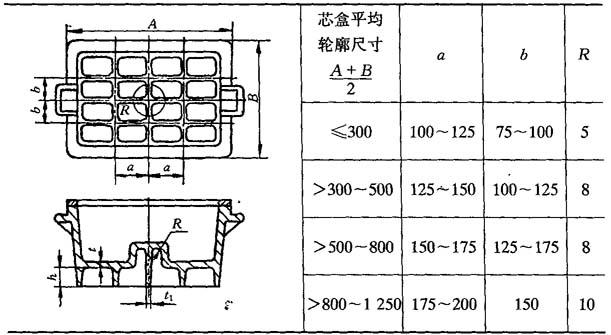

表5-89 芯盒加强肋尺寸 mm

注：1．加强肋厚度t₁可为芯盒壁厚的0．8倍．

2．加强肋的斜度，根据肋的高度可在0．5°～2°之间选龋

5．5．3．4 芯盒凸缘和耐磨护板形式

芯盒凸缘和耐磨护板形式见图5-13，具体尺寸见表5-90．

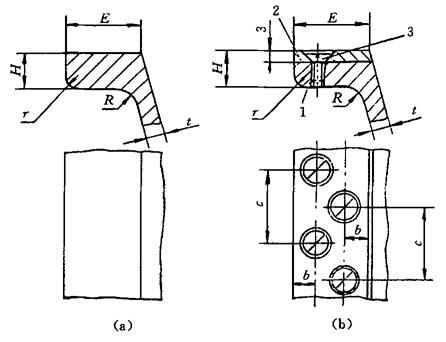

图5-13 芯盒凸缘和耐磨护板形式

(a)Ⅰ型；(b)Ⅱ型

1—芯盒；2—耐磨护板；3—沉头螺钉

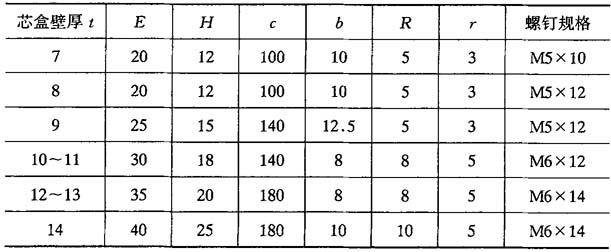

表5-90 芯盒凸缘和耐磨护板尺寸 mm

5．5．3．5 芯盒的定位

凹凸面式定位的芯盒结构形式见图5-14．定位销结构形式见图5-15和图5-16．

5．5．3．6 夹紧装置结构

夹紧装置结构见图5-17、图5-18和图5-19．

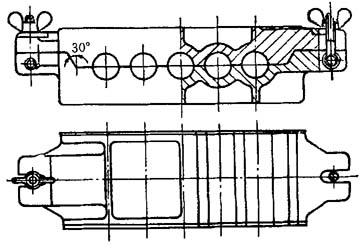

图5-14 凹凸面式定位的芯盒结构形式

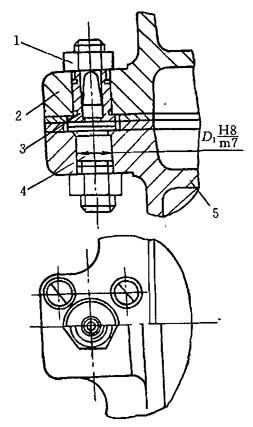

图5-15 螺母紧固式定位销(套)装配图

1—六角螺母；2—上芯盒；3—定位销套；4—定位销；5—下芯盒

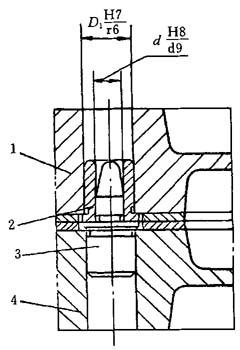

图5-16 过盈配合式定位销(套)装配图

1—上芯盒；2—定位销套；3—定位销；4—下芯盒

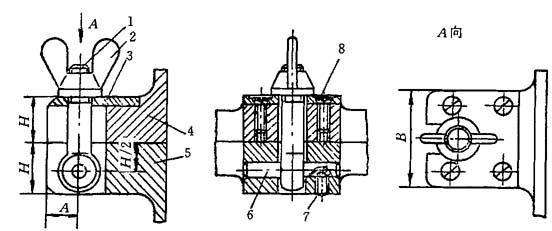

图5-17 蝶形螺母铰链式夹紧装置结构

1—活节螺栓；2—蝶形螺母；3—垫片；4—上芯盒；5—下芯盒；6—圆柱销；7—锥端固定螺钉；8—沉头螺钉

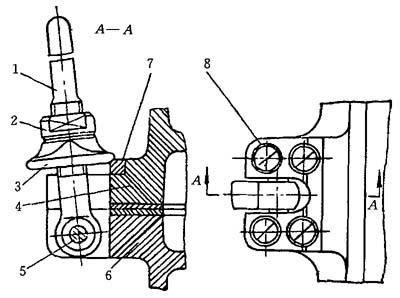

图5-18 双螺母铰链式夹紧装置结构

1—铰链螺杆；2—上螺母；3—下螺母；4—上芯盒；5—圆柱销；6—下芯盒；7—紧固垫片；8—沉头螺钉
