薄膜透气性试验

---

详见GB1038－70。测试方法有压力法、容积法、重量法等，但压力法的准确性高，重复性好，所以国内外普遍采用。其原理是使试样两侧保持一定的压力差，测量低压侧的压力变化，计算其透气量和透气系数。透气室的结构见图10－5－2，试样尺寸为Φ75mm的圆片。

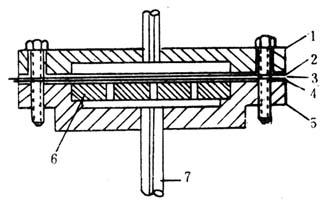

10－5－2 透气室的结构示图

1－上板 2，4－橡皮垫圈 3－试样 5－下板 6－隔板 7－接透气室压力计

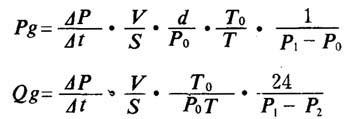

透气系数Pg(cm³·cm／cm²·s·cmHg)和透气量Qg(cm³／m²·atm·24h)按下列式计算：

式中 V——低压侧的体积(cm³)

d——试样的厚度(cm)

S——试样的有效面积(cm²或m²)

T——试验温度(°K)

P₁－P₂——试样两侧压力差(cmHg或atm)

△P／△t——在稳定透过时，单位时间的低压侧气体压力的变化值(cmHg／s或cmHg／h)

T₀，P₀——标准状态下的温度(K)和压力(cmHg)
