螺旋式熔断器

---

1．适用范围

用于交流50Hz(或60Hz)、额定电压至660V，额定电流至200A的电路中，作为输配电设备、电缆、导线过载和短路保护之用。

2．结构特征

熔断体由熔管、熔体、填料、指示器等组成；由纯铜片(丝)制成的变截面熔体封装于高强度熔管内，熔管内充满高纯度石英砂作灭弧介质。熔断体端帽上有指示器，熔断时指示器立即弹出，显示熔体已熔断。熔断体熔断指示器与电流的关系是：2A表示玫瑰，4A表示棕，6A表示绿，10A表示红，16A表示灰，20A表示蓝，25A表示黄，35A表示黑，50A表示白，63A表示铜，80A表示银，100A表示红，125A表示黄，160A表示铜，200A表示蓝。

3．常用螺旋式熔断器产品型号及主要技术参数

常用螺旋式熔断器产品型号及主要技术参数见表1－31。

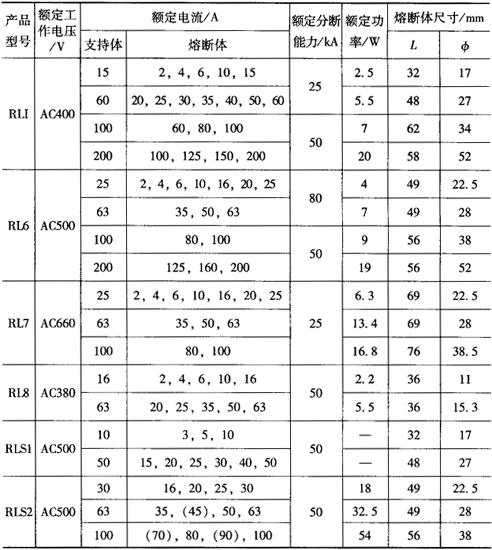

表1－31 常用螺旋式熔断器产品型号及主要技术参数

4．熔断器的支持体外形及安装尺寸

RL熔断器的支持体外形及安装尺寸见图1－19和表1－32。

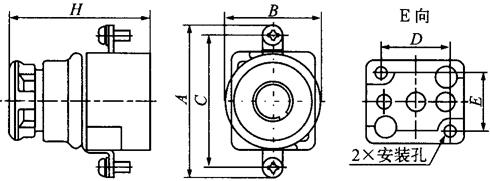

图1－19 RL1支持体外形及安装尺寸

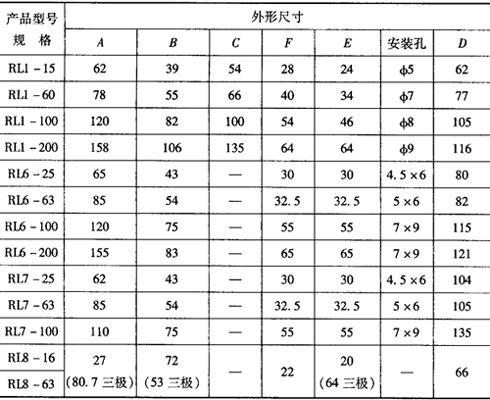

表1－32 RL1支持体外形及安装尺寸／mm

注：RLS1－10外形安装尺寸同RL1－15，RLS1－50外形及安装同RL1－60；RLS2外形及安装尺寸同RL6。
