角焊缝静载强度计算公式

---

国际焊接学会(IIW)推荐的角焊缝静载强度计算公式为：

式中 σ_折——角焊缝计算断面上的折合应力。

β——因母材屈服点σ_s而异的系数，

当σ_s=240MPa时，β=0．9；

σ_s=360MPa时，β=0．85。

其他σ_s值用线性内插法确定。

σ_⊥——垂直作用于计算断面上的正应力。

τ_⊥、τ∥——分别垂直和平行于焊缝长度作用于计算断面上的切应力。

〔σ′_l〕——焊缝金属许用应力，按表13－9确定。

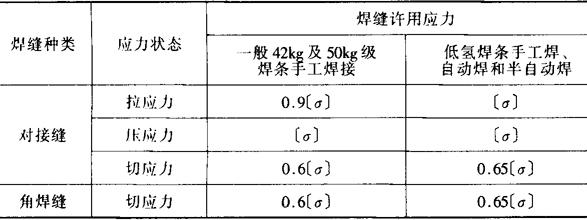

表13－9 按基本金属许用应力确定的焊缝许用应力

注：1．表中〔σ〕为基本金属的拉伸许用应力。

2．上表适用于低碳钢及50kg级以下的低合金结构钢。

用这个计算公式作角接头强度计算虽然复杂一些，但结果比较接近实际。
