超声焊接

---

超声焊接也是热焊接，其热量来源于机械振动。当超声波被引向待焊的塑料表面时，塑料质点就会被超声波激发而作快速振动，从而产生机械功。机械功表现的形式，是塑料质点因振动而引起的连续交替的受压和解压，以致被焊表面受到摩擦，此时，机械功转换为热能，使被焊面的温度升高至熔融，达到焊接的目的。

(一)设备

超声焊接机，一般由高频电流发生器、换能器、焊具和底座等组成(图9－3－12)。

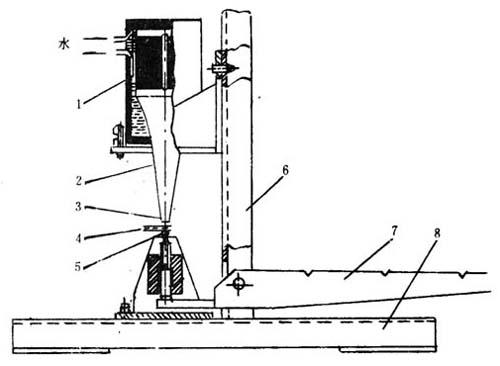

图9－3－12 塑料超声焊接机示意图

1－振荡器 2－波导管 3－振动头 4－焊件 5－可动下压头 6－支柱 7－杠杆 8－底座

高频电流发生器，将输入的低频电流转换为高频电流，其频率范围和超声波频率范围为20～40kHz。焊接大件时，有人使用10kH_z。

换能器，将高频电流转换为高频的机械振动，即超声波。

焊具，将超声能传递给待焊塑料，通常是由铝、钛等做成的圆锥体。在焊具的顶端，一般均镶有碳化钨的焊头(振动头)。顶端的直径，随焊接要求而异，通常在12～120mm的范围内选择。

(二)焊接工艺

焊接工艺视材料的性能和厚度而定。硬聚氯乙烯焊接条件如表9－3－12。

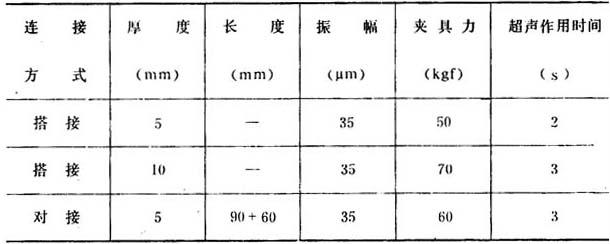

表9－3－12 硬聚氯乙烯超声焊接条件
