避雷线的保护范围

---

1．单根避雷线的保护范围

如图11－15。

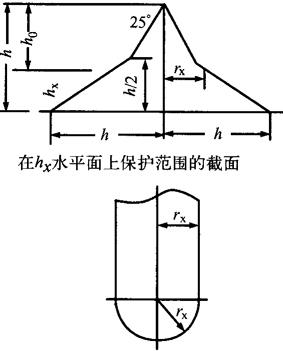

图11－15 单根避雷线的保护范围

当h_x≥时，

r_x=0．47(h－h_x)ρ

当h_x≤时，

rx=(h－1．53h_x)ρ

式中 h——避雷线最大弧垂点高度(m)。

h_x——被保护物高度(m)。

r_x——h_x高度水平面上避雷线一侧保护宽度(m)。

ρ——高度影响系数。

2．两根平行等高避雷线的保护范围

如图11－16所示：

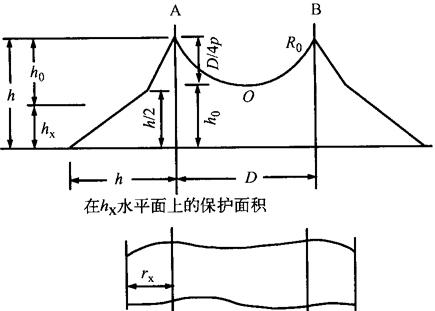

图11－16 两根平行等高避雷线的保护范围

(1)两根避雷线外侧的保护范围，按照单根避雷线计算方法确定。

(2)两根避雷线之间各横截面的保护范围，由通过两根避雷线A、B点及保护范围上部边缘最低点O的圆弧来确定。0点的高度为

(3)两根避雷线端部的保护范围，可按两支等高避雷针计算方法来确定，等效避雷针的高度，可近似取避雷线悬点高度的80%。
