钎焊方法的特点与应用

---

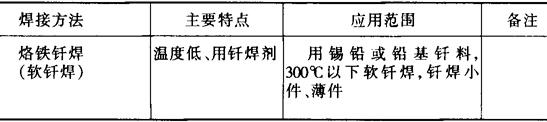

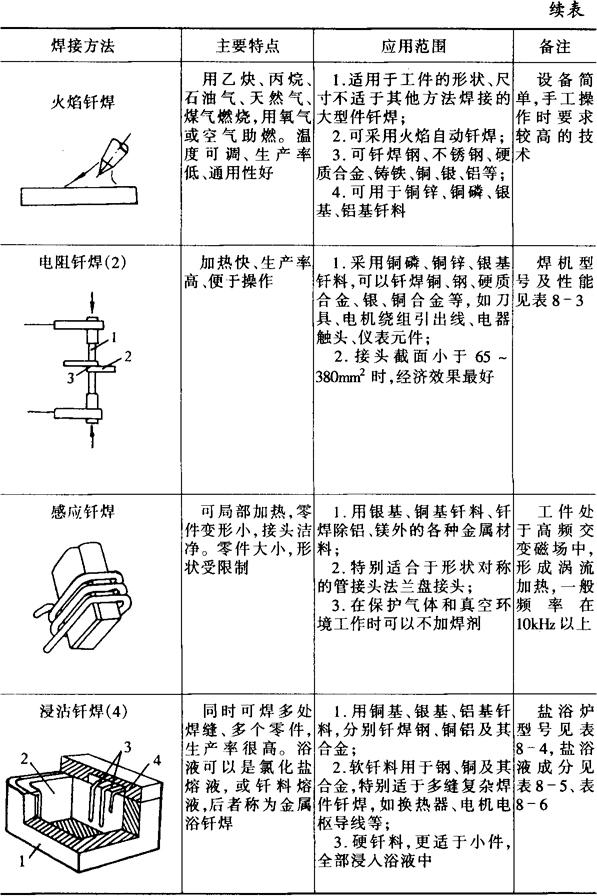

表8－2 主要钎焊方法的特点及应用范围

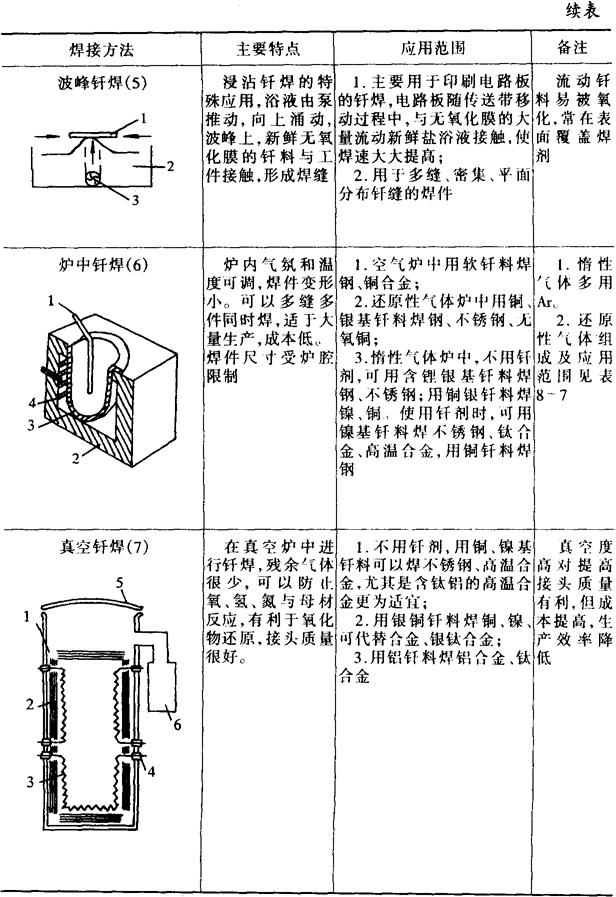

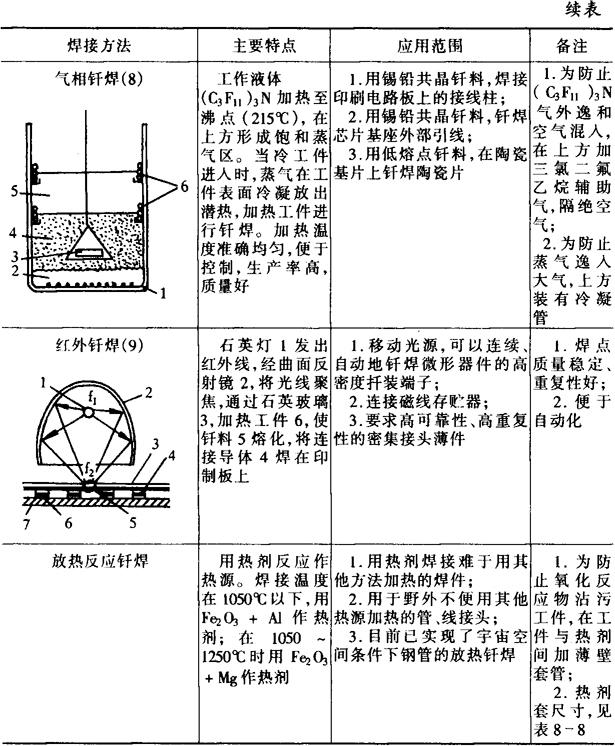

注：(2)1－电极 2－工件 3－钎料 (4)2－浸槽 3－电极 4－热电偶 (5)1－工件 2－熔态钎料 3－泵 (6)1－热电偶 2－炉垫 3－坩埚 4－电阻丝 (7)1－炉体 2－反射屏 3－加热元件 4－绝缘子 5－炉盖 6－真空泵 (8)1－加热器 2－工作液体 3－工件 4－工作蒸汽 5－辅助蒸汽 6－冷却管 (9)1－石英灯 2－反射镜 3－石英玻璃 4－连接导体 5－钎料 6－铜箔 7－印制板

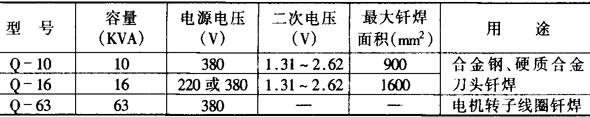

表8－3 电阻钎焊机型号与技术数据

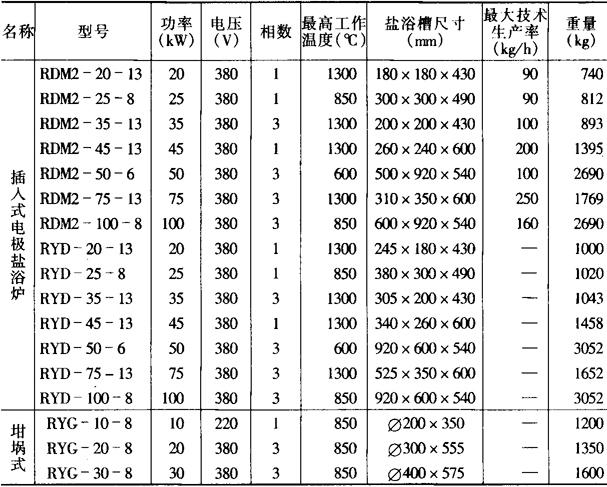

表8－4 盐浴电阻炉的型号与技术数据

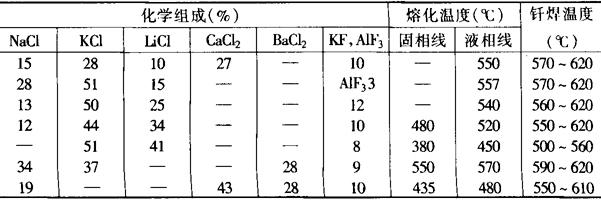

表8－5 铝及铝合金钎焊的盐浴成分

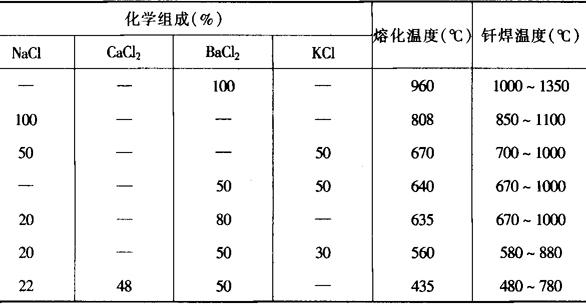

表8－6 铜、钢、镍及其合金钎焊的盐浴成分

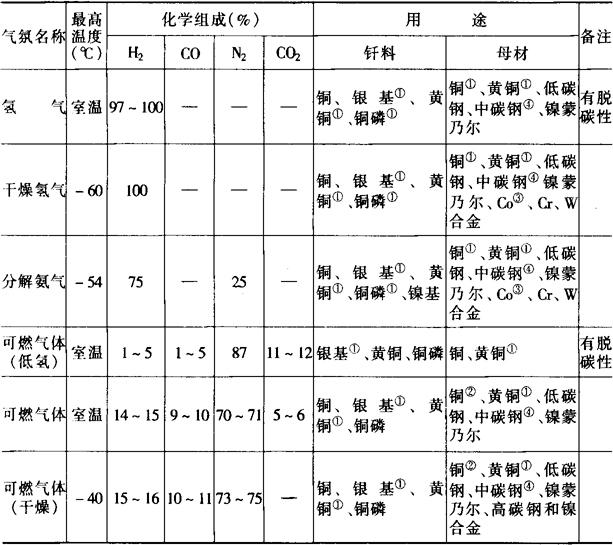

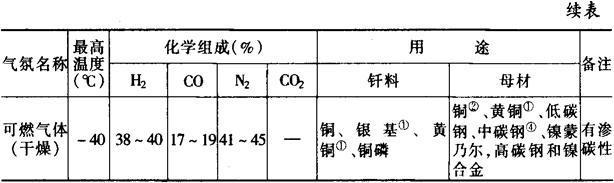

表8－7 钎焊用还原性气体的组成及用途

注：①含挥发成分，在气氛中同时加入钎剂。

②铜必须完全脱氧。

③含相当量Al、Ti、Si、Be时，与还原气氛钎剂一起使用。

④加热不适当会造成脱碳，应尽量缩短加热时间。
