钛覆层复合钢板的焊接

---

1．主要问题

(1)钛和钢在冶金上是不相容的，因此，钛覆层与钢基层应单独进行焊接。

(2)钛是活泼金属，加热到649℃就与氧气发生反应，使塑性降低，因此，焊接基层前应将接头部位的覆层去除，以防止因氧化而使性能下降。而且在焊接钛覆层时还要在基层焊缝中钻通气孔以对钛覆层背面进行保护。

2．焊接工艺

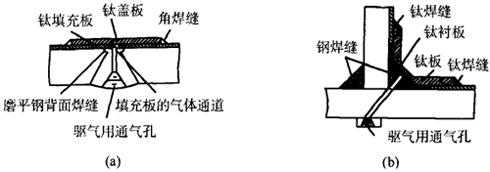

(1)接头形式 接头形式如图2－10－2所示。

图2－10－2 钛覆层复合钢板的焊接^［4］

(a)对接焊缝 (b)角接焊缝

(2)焊接方法及顺序：

①首先焊接基层钢焊缝，焊后将焊根清理至呈现出致密的焊缝金属。然后再从覆层侧焊接基层金属的背面焊缝，焊后将焊缝表面修理至与基层板齐平。

②覆层利用钨极氩弧焊进行焊接。在基层与覆层之间形成的沟槽中安装一填充板，并通过定位焊将填充板与钛覆层焊接在一起。定位焊焊道的间距为100～150mm。定位焊焊缝不得熔透至基板。

③将钛盖板安装到适当的位置，如图2－10－2(a)所示。在钢焊缝中打孔并在钛填充板中开槽，以将保护气体引入到钛盖板的背面。

④利用钨极氩弧焊焊接钛盖板与钛覆层间的角焊缝。

(3)工艺要点：

①应选用足够大的保护气流量，最好在焊枪上安装后拖保护罩，以充分保护熔池、处于高温的焊缝及焊丝的端部。

②角焊缝应选用多层多道焊。
