钻削

---

可使用一般钻床或手钻。钻头结构如图9－1－16。

图9－1－16 钻头结构示意图

a－一般钻头 b－双割头钻头 θ－顶角 ε－螺旋角

实践证明，钻头的螺旋角越小，越不易导屑，越易产生胶着或烧焦；钻头的顶角越大，越易使孔边开裂。因塑料的性能不同，钻头的参数也有差异(表9－1－13)。

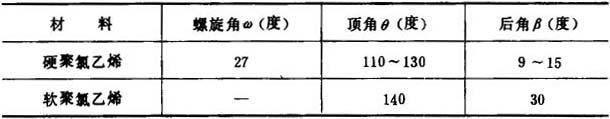

表9－1－13 钻头的几何参数

注：直径小于15mm者取小值，大于15mm者取大值。

双割头钻头的特点，是它能够使靠近孔壁处的钻屑比孔心为薄，可免除或减轻孔边开裂。

因硬聚氯乙烯在钻孔处具有很大的线膨胀系数，所以，选择钻头直径时，应略大于规定的孔径(约大0．05mm)。在钻削时，应经常提起钻头，以清理切屑。转速应随钻头的直径而变化(表9－1－14)。

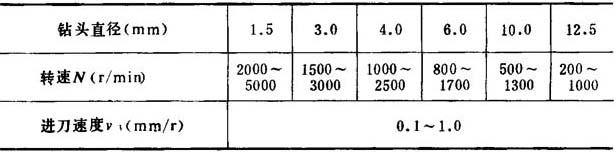

表9－1－14 建议转速和进刀速度

注：软聚氯乙烯，孔径小的取小值；硬聚氯乙烯，孔径大的取大值。
