隧道窑布置

---

(一)一条隧道窑布置(图7－21)

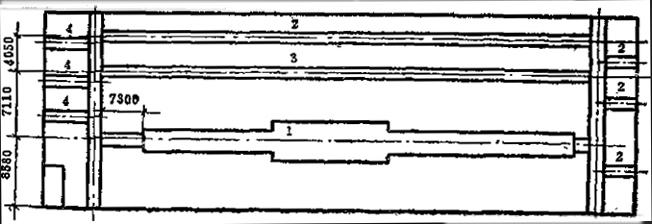

图7－21 太钢80．84m耐火材料隧道窑布置图

1条隧道窑，一般设装卸车道(序号2)、回车道(序号3)各1条，存车和检修车道(序号4)半条以上(其中应能保证容纳3－4个检修车位)，若装卸车道在窑的一端，则存车道也需1条。厂房面积：22m(跨度)×120m(长度)=2640m²。厂房桁架下沿高度；5．5m。

(二)二条隧道窑布置(图7－22、图7－23

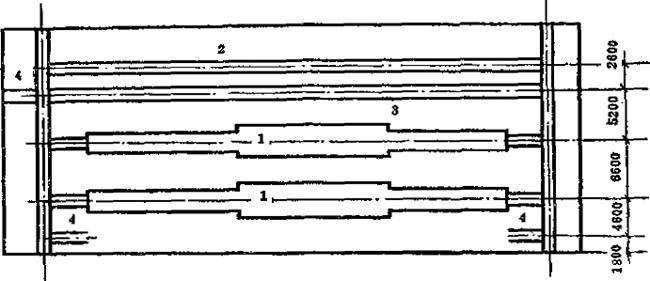

图7－22 西安高压电瓷厂116m煤气烧电瓷隧道窑布置图

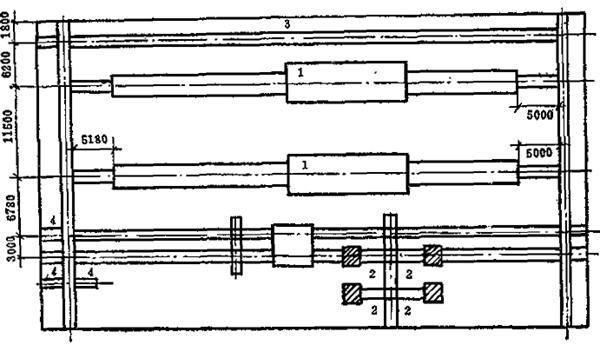

图7－23 咸阳陶瓷厂87m卫生瓷隧道窑布置图

2条隧道窑的烧成车间，装卸车道(序号2)应设1条以上，回车道(序号3)1条，存车和检修车道1条以上：若两条窑所烧产品不同，窑车不能通用(有棚板)时，应另考虑增加回车道为2条。

(三)三条隧道窑布置(图7－24)

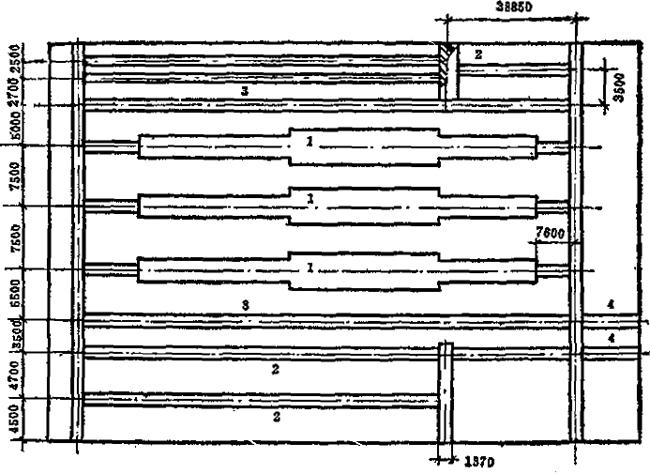

图7－24 景瓷97m隧道窑(日用瓷)布置图

图中 厂房面积——45m(多跨)×138m(长度)=6210m²：其中窑炉占地5400m²，堆放匣钵占地45m×12m=540m²，办公室、控制室、检修窑车占地45m×6m=270m²窑车数量——窑车总数300辆；其中窑内48辆×3=144辆，窑外156辆。
